시노우:
산업환경설비 중국 직접 생산업체

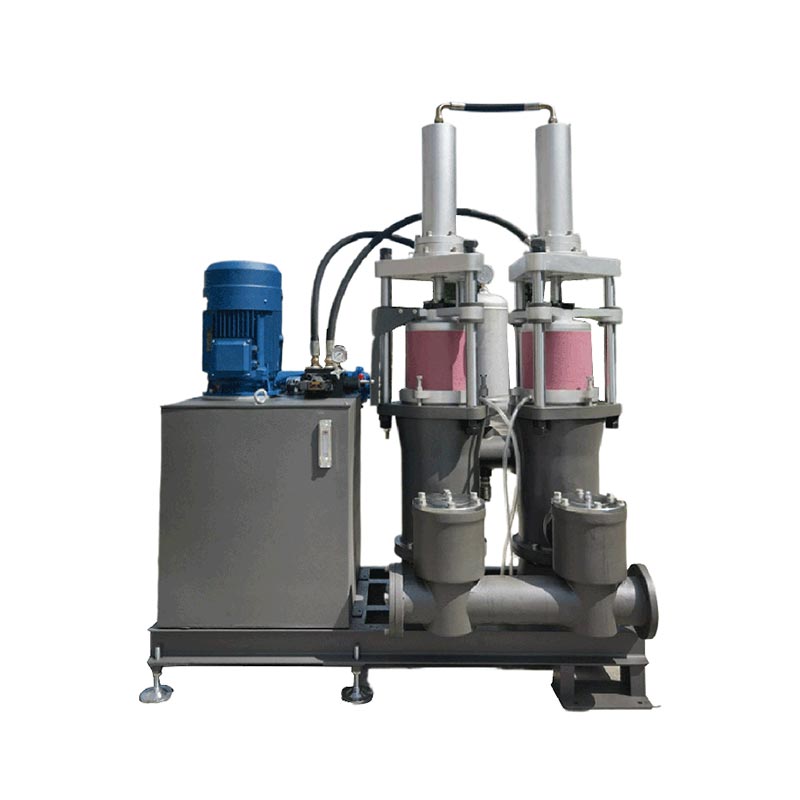

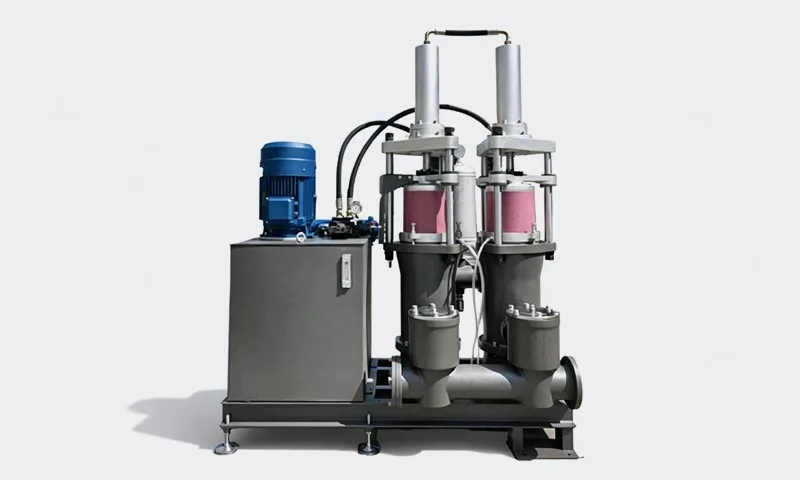

SINOU는 필터 프레스용 피스톤 펌프의 전문 제조업체이자 글로벌 공급업체입니다. 이 전용 공급 펌프는 특별히 일치하도록 설계되었습니다.멤브레인 필터 프레스그리고챔버 필터 프레스폐수 처리, 화학, 인쇄 및 염색 산업에 사용됩니다.

기본 소개 및 핵심 정의

1. 구조적 특징:

유압 구동식 왕복 플런저 구조를 채택하여 필터 프레스의 2단계 작업 모드에 완벽하게 맞습니다.

● 저압 대유량:필터실의 신속한 충진 실현

● 고압 소유량:슬러지 심층 탈수 완료

2. 일반 슬러리 펌프에 비해 핵심 장점

● 안정적인 압력 출력, 강력한 내마모성 및 지능적인 유량 조정

3. 애플리케이션 매칭

● 화학 인쇄 및 염색 멤브레인 필터 프레스 및 기타 슬러지 탈수 장비와 안정적으로 작동합니다.

● 전반적인 고액분리 효율성 향상, 컴팩트한 구조, 긴 사용수명으로 글로벌 사용자들에게 널리 인정받고 있습니다.

작동 원리 및 구조적 장점

필터 프레스용 피스톤 펌프를 전문으로 하는 신뢰할 수 있는 공장으로서 우리는 용적형 작동 원리를 채택하여 필터 프레스용 점성 및 입자 함유 슬러지의 공급 문제를 해결합니다.

1. 작동 원리

● 통합 유압 시스템으로 구동되는 세라믹 플런저는 연속 왕복 운동을 수행합니다.

● 필터프레스의 내부저항에 따라 유량 및 작동압력이 자동으로 조정됩니다.

2. 주요 구조 설계 하이라이트

● 세라믹 플런저: 일반 금속 부품보다 내마모성이 5~8배 더 높으며 모래가 포함된 부식성 슬러리의 정련에 대한 저항력이 있습니다.

● 수입 복합 밀봉 부품: 슬러리 누출을 효과적으로 방지합니다.

3. 전반적인 성능 및 어울리는 액세서리

● 기존 원심 펌프보다 작동 효율은 높고 에너지 소비는 적습니다.

● Strength Carbon Steel Squeezing Sleeve와 함께 사용하면 장비 연결을 안정화하고 고장률을 줄일 수 있습니다.

제품 기능 및 성능 하이라이트

1. 6가지 핵심 제품 장점

● 높은 압력 저항:최대 작동 압력: 최대 2.5MPa

● 에너지 절약:기존 공급펌프 대비 80% 이상의 절전율

● 강력한 부식 방지, 안정적인 작동, 쉬운 유지 관리 및 광범위한 적응성

2. 품질확인기준

● 적격 제품은 압력 변동을 ±0.5Mpa 이내로 유지하며 필터 플레이트 전위 또는 슬러리 누출이 없습니다.

3. 재료 맞춤화 및 지원 사용

● 산성 및 알칼리성 슬러리용 주철 또는 316 스테인리스강 펌프 본체 선택 가능

● 녹 방지 처리된 나사형 슬리브와 호환되어 필터 프레스 시스템의 일일 유지 관리 비용을 효과적으로 절감합니다.

광범위한 응용 시나리오 및 산업 매칭

SINOU는 도시 하수, 화학, 인쇄 및 염색, 제지, 전기 도금, 광업, 식품 및 제약 산업을 포함한 여러 산업 고액 분리 분야에 적용 가능한 고품질 필터 프레스용 피스톤 펌프를 제공합니다.

1. 업계 차별화 요구

● 생활하수 : 대유량 및 연속 운전능력 요구

● 화학 및 전기 도금: 부식 방지 성능에 중점

● 채광 및 석탄 세척: 내마모성 우선

2. FAQ

Q: 이 피스톤 펌프는 고점도, 고형분 슬러리 이송에 적용이 가능한가요?

A: 확실히 그렇습니다. 이것은 용적 변위 원리에 기초하여 작동하는 용적형 피스톤 펌프입니다. 운반 용량은 중간 점도, 유동성 또는 고체 입자 함량에 거의 영향을 받지 않습니다. 폐수, 화학, 인쇄 및 염색 산업에서 발생하는 두꺼운 슬러지, 페이스트 형태의 슬러리, 입자 함유 혼합 물질 등 고형분 함량이 최대 40% 이상인 다양한 복합 매체를 안정적으로 전달할 수 있습니다. 기존 원심 펌프와 비교하여 유량 변동, 파이프라인 막힘 및 부적절한 공급을 효과적으로 방지하고 열악한 작업 조건에서 필터 프레스에 지속적이고 균일한 재료 공급을 보장합니다.

Q: 이 피스톤 펌프와 일반 슬러리 펌프의 주요 차이점은 무엇입니까?

A: 이 피스톤 펌프는 필터 프레스 지원용으로 전문적으로 맞춤 제작되었습니다. 필터 프레스의 충진 및 탈수 공정에 맞춰 압력과 유량을 자동으로 전환하는 듀얼 모드 기능이 있습니다. 보다 안정적인 출력 압력, 우수한 내마모성 및 낮은 에너지 소비를 제공합니다. 일반 슬러리 펌프는 대부분 단일 흐름 운반용으로 설계되어 필터 프레스의 고압 탈수 요구에 적응할 수 없으며 장기간 작동 중에 압력 손실 및 슬러리 누출이 발생하기 쉽습니다.

Q: 펌프가 작동 중에 자동으로 압력과 유량을 조정할 수 있나요?

답: 그렇습니다. 지능형 감지 및 조절 시스템을 갖춘 펌프는 필터 프레스의 내부 저항을 실시간으로 모니터링할 수 있습니다. 전체 공정에 걸쳐 유속과 작동 압력의 무단계 자동 조정을 실현하며, 수동 개입 없이 빠른 공동 충진을 위한 저압 대유량과 깊은 탈수를 위한 고압 소유량 사이를 전환합니다.

Q: 플런저에는 어떤 재료가 사용됩니까? 장기간 사용하기에 충분히 내마모성이 있습니까?

A: 코어 플런저는 고순도 알루미나 세라믹 소재를 채택합니다. 표면 경도와 내마모성은 일반 금속 부품보다 5~8배 더 높습니다. 모래, 부식성 및 입상 슬러리의 장기간 정련 및 마모에 저항할 수 있어 주요 구성 요소의 서비스 수명을 크게 연장하고 부품 교체 빈도를 줄일 수 있습니다.

Q: 이 펌프는 어떤 작업 환경과 매체에 적응할 수 있습니까?

A: 표준 모델은 도시 하수, 제지 및 식품 산업의 중성 및 약한 부식성 슬러리에 적합합니다. 우리는 또한 화학 및 전기 도금 생산 라인의 강산, 강알칼리 및 고염 부식성 환경에서 안정적으로 작동할 수 있는 316 스테인리스 스틸로 제작된 맞춤형 펌프 본체를 제공합니다.

Q: 펌프는 현장 설치를 위한 맞춤형 사양을 지원합니까?

답: 그렇습니다. 우리는 포괄적인 맞춤형 서비스를 제공합니다. 실제 필터 프레스 모델, 현장 공간 및 생산 요구 사항에 따라 정격 유량, 작동 압력, 설치 치수, 전력 구성 및 구조 유형(수직/수평)과 같은 매개변수를 조정할 수 있습니다. 모든 맞춤형 제품은 업계 표준을 준수합니다.

3. 완벽한 생산 라인 매칭

● 화학 인쇄 및 염색 멤브레인 필터 프레스와 결합하여 염료 슬러지 및 화학 잔류물을 처리합니다.

● 벨트슬러지 탈수기와 결합하여 완전한 슬러지 처리라인 구성

● 모든 제품은 엄격한 산업 테스트를 통과하여 열악한 조건에서도 장기간 안정적으로 작동합니다.

완벽한 선택 가이드 및 맞춤형 서비스

1. 단계별 선택 방법

● 필터프레스 여과면적 및 일일처리능력을 확인하여 소요유량 결정

● 슬러지 특성(부식, 점도, 입자크기)을 분석하여 플런저 및 펌프 본체 재질 선택

● 목표 슬러지 수분함량에 따른 작동압력 설정

● 현장 설치 공간에 따라 수직 또는 수평 구조 선택

2. 맞춤 서비스

● 유량, 압력, 재료, 전원 공급 장치 및 설치 크기에 대한 맞춤형 조정 지원

3. 인증 및 원스톱 조달

● 해외 엔지니어링 입찰 및 제3자 검사를 위한 완전한 CE 및 ISO 인증서 제공

● 하수관로 지원 HDPE 파이프 공동구매 지원

유사 제품과의 비교 및 ​​가격 대비 성능

1. 제품 비교 FAQ

Q: 필터 프레스 공급에 어떤 옵션이 더 비용 효율적입니까?

A: 전용 피스톤 펌프는 마모 부품이 적고 고장률이 낮아 연간 유지 관리 비용이 60% 이상 절감됩니다. 또한 수동 작업량을 줄여 일반 슬러리 펌프보다 장기적으로 더 나은 경제적 이점을 제공합니다.

Q: 작동 원리의 핵심 차이점은 무엇입니까?

A: 피스톤 펌프는 점도 및 파이프라인 저항에 대해 안정적인 용적 이송 방식을 채택합니다. 일반 원심 슬러리 펌프는 원심력에 의존하므로 무거운 슬러지를 처리할 때 압력 강하가 뚜렷합니다.

Q: 작동 중 압력 안정성은 어떻습니까?

A: 피스톤 펌프는 압력 변동이 미미한 적응형 압력 및 유량 조절 기능을 갖추고 있습니다. 기존의 슬러리 펌프는 압력 서지 및 손실을 발생시키는 경향이 있어 슬러리 누출 및 플레이트 변위를 쉽게 유발합니다.

Q: 내마모성이 더 좋고 수명이 더 긴 것은 어느 것입니까?

A: 세라믹 플런저와 프리미엄 씰이 장착된 피스톤 펌프는 입자 마모를 효과적으로 방지합니다. 전체 서비스 수명은 표준 금속 구성 요소를 사용하는 일반 슬러리 펌프보다 훨씬 깁니다.

Q: 동일한 작업 부하에서 어떤 펌프가 더 에너지 효율적입니까?

A: 유압 구동식 피스톤 펌프는 전달 효율이 높고 전력 소비가 낮습니다. 기존의 슬러리 펌프는 특히 고압 조건에서 큰 에너지 손실을 겪습니다.

Q: 고점도 및 고고형분 슬러리에 어느 것이 더 적합합니까?

A: 피스톤 펌프의 체적 구조는 밀도가 높은 슬러리에 잘 적응합니다. 일반 슬러리 펌프는 고농도 매체를 이송할 때 흡입 실패 및 파이프 막힘이 발생하기 쉽습니다.

Q: 설치 및 레이아웃의 차이점은 무엇입니까?

A: 피스톤 펌프는 다양한 현장 공간에 맞게 유연한 레이아웃이 가능하도록 수직형과 수평형을 제공합니다. 대부분의 일반 슬러리 펌프는 복잡한 파이프라인 배열로 인해 더 많은 공간을 차지합니다.

Q: 일상적인 유지 관리에는 어느 것이 더 쉽나요?

A: 피스톤 펌프는 구조가 간단하고 마모된 부품을 신속하게 교체할 수 있습니다. 일반 슬러리 펌프에는 더 취약한 구성 요소가 포함되어 있으며 더 복잡한 일상적인 유지 관리가 필요합니다.

Q: 일반 슬러리 펌프가 필터 프레스 심층 탈수용 피스톤 펌프를 대체할 수 있습니까?

답변: 제안되지 않습니다. 전용 피스톤 펌프만이 심층 탈수를 위한 안정적인 고압을 유지할 수 있습니다. 일반 슬러리 펌프는 지속적인 고압 작동 요구 사항을 충족할 수 없습니다.

2. 상품 유형 분류

● 수직형 피스톤 펌프

컴팩트한 수직 구조로 바닥 면적을 최소화하므로 설치 공간이 제한된 작업장 및 생산 현장에 이상적입니다. 깔끔한 파이프라인 레이아웃과 유연한 조립이 특징이며 컴팩트한 필터 프레스 장치 구성에 완벽하게 적응합니다.

● 수평형 피스톤 펌프

수평 레이아웃은 뛰어난 주행 안정성과 낮은 진동을 보장합니다. 이는 대용량 필터 프레스 시스템에 안정적인 매체 공급을 제공하는 대용량, 장기간 연속 생산 라인을 위해 설계되었습니다.

3. 전반적인 장점 및 시장 평판

● 유압 자동 압력 조절 시스템을 채택하여 펌프는 무인 작동을 실현하여 노동 투입 및 운영 비용을 효과적으로 낮춥니다.

● 필터 프레스, 나사식 슬리브, 압착 슬리브 및 기타 표준 지원 액세서리와 완벽하게 어울리는 강력한 범용 호환성이 특징입니다.

● 신뢰할 수 있는 성능과 비용 효율적인 가격으로 당사 제품은 유럽, 동남아시아 및 중동 전역의 고객들로부터 폭넓은 인지도와 장기적인 협력을 얻었습니다.

모래-자갈 분리기라고도 불리는 SINOU의 Concrete Reclaimer는 두 가지 핵심 시리즈로 나뉩니다.로타리 콘크리트 리클레이머그리고진동 콘크리트 리클레이머. 믹서 트럭에서 남은 콘크리트를 재활용하고 순환 배치 플랜트 생산을 위해 재사용 가능한 돌, 모래 및 폐수를 분리하고 원자재 비용을 절감하며 오염 배출을 줄입니다.

기본 소개 및 두 가지 주요 제품 유형

일반적으로 모래-자갈 분리기로 알려진 SINOU Concrete Reclaimer는 믹서 트럭 내부에 남은 잔여 콘크리트를 처리하기 위해 콘크리트 배치 플랜트용으로 특별히 개발된 핵심 재활용 장비입니다. 재사용 가능한 굵은 골재, 잔모래 및 세척 폐수를 완전히 분리하여 원료 및 수자원의 순환 재사용을 지원하는 동시에 고형 폐기물 배출량을 줄입니다.

제품 라인은 회전식 콘크리트 리클레이머와 진동형 콘크리트 리클레이머라는 두 가지 성숙한 구조 시리즈로 분류되며, 다양한 일일 처리 부하와 혼합 스테이션의 현장 레이아웃 요구 사항에 맞게 설계되었습니다.

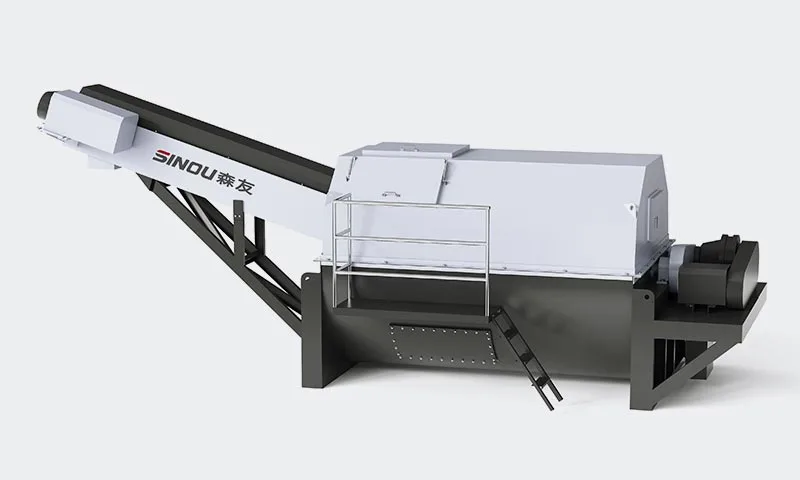

1. 로타리 콘크리트 리클레이머

핵심 어셈블리는 회전식 석재 분리 드럼과 나선형 모래 운반 오거로 구성됩니다. 레이아웃은 순방향 및 역방향 설치 모드를 모두 지원하며 단일 또는 이중 믹서 트럭 주차 스테이션에 적용할 수 있어 배치 플랜트의 실제 기초 공간에 따라 유연한 레이아웃 조정이 가능합니다. 지속적인 중간 규모의 잔류 콘크리트 복구를 위해 꾸준한 회전식 스크리닝 메커니즘을 채택합니다.

2. 진동 콘크리트 리클레이머

이 구성은 선형 진동 스크리닝 장치와 일치하는 나선형 샌드 오거를 결합합니다. 이중 진동 모터로 구동되는 이 제품은 고강도 선형 스크리닝 동작을 전달하여 뭉쳐진 잔여 콘크리트를 분해합니다. 처리량이 많은 시나리오를 위해 설계된 이 제품은 회전식 구조에 비해 더 깨끗한 골재 분리 효과로 더 많은 양의 폐기물 믹서 트럭 콘크리트를 처리합니다.

두 시리즈 모두 통합된 자동 전기 제어 시스템을 배포하여 전체 재료 분리 및 복구 작업 흐름에 대한 무인 연속 작동을 실현합니다.

작동 원리

1. 로타리 콘크리트 리클레이머 원리

● 믹서 트럭의 폐콘크리트가 장비의 공급 탱크로 유입됩니다. 회전식 석재 드럼은 먼저 굵은 골재(석 >5mm)를 걸러냅니다.

● 고운 모래는 재활용을 위해 나선형 오거를 통해 위쪽으로 운반됩니다. 선별된 폐수는 혼합 생산 시 물 재사용을 위해 침전조로 유입됩니다.

● 전체 공정은 회수된 모래의 낮은 수분 함량과 안정적인 물질 분리 효율성으로 지속적으로 실행됩니다.

2. 진동 콘크리트 리클레이머 원리

● 진동 모터는 고주파 선형 진동을 생성하여 혼합 콘크리트 재료를 폴리우레탄 스크린 데크에 던져 적층 스크리닝을 수행합니다.

● 특대석(>5mm)은 별도로 배출하고, 고운 모래는 오거로 들어올려 재사용합니다. 폐수는 주기적 활용을 위해 완전히 수집됩니다.

● 선형 진동은 더 높은 스크리닝 강도를 제공하여 일일 믹서 트럭 콘크리트 잔여량이 많은 현장에 이상적입니다.

핵심 제품 특징

1. 로타리 콘크리트 리클레이머

● 뛰어난 물 순환 활용률로 초기 투자 비용이 낮아 콘크리트 혼합 스테이션의 총수 및 담수 소비를 효과적으로 줄입니다.

● 최적화된 회전 스크리닝 프레임 구조는 체 구멍 막힘 문제를 크게 완화하여 장기간의 과중한 작동 조건에서도 안정적인 분리 성능을 유지합니다.

● 통합 자동 제어 시스템을 갖추고 있어 작업 절차가 단순화됩니다. 유연한 정방향/역방향 조립 구조는 콤팩트하거나 불규칙한 플랜트 기초 레이아웃에 적합합니다.

● 회수된 모래는 잔류 수분 함량이 낮아 별도의 탈수 처리 없이 콘크리트 배치 생산에 직접 적용할 수 있습니다.

2. 진동 콘크리트 리클레이머

● 고급 선형 진동 스크리닝 원리를 채택하여 회전식에 비해 돌과 모래를 더 깨끗하고 빠르게 분리합니다.

● 내마모성 폴리우레탄 스크린 패널이 장착되어 수명이 연장되고 막힘 방지 기능이 있으며 내부 통 청소가 용이합니다.

● 가이드형 슈트 공급 구조는 안정적인 고용량 처리를 위해 스크린 표면 전체에 균일한 재료 분포를 보장합니다. 개방형 프레임 도어 설계로 신속한 검사, 분해 및 일일 구성 요소 유지 관리가 용이합니다.

● 낮은 전력 소비 설계는 높은 출력 용량과 일치합니다. 자동배출구조로 대용량 잔재콘크리트 처리시 연속 무인작업을 지원합니다.

두 유형 모두의 공유 이점

● 환경 보호 배출 표준을 준수하여 골재 및 폐수에 대한 완전한 폐쇄 루프 복구 워크플로우를 완료합니다.

● 내마모성 라이닝과 오거 블레이드를 갖춘 견고한 용접 본체 구조로 전체 장비 서비스 수명을 연장합니다.

제품 유형 분류

1. 로타리 콘크리트 리클레이머

전체 설치 공간이 적당한 회전식 드럼 스크리닝 아키텍처를 채택합니다. 정기적인 일일 잔류 콘크리트 처리량이 있는 중간 규모의 콘크리트 혼합 스테이션을 지향합니다. 유연한 장착 모드는 표준 주차 베이 레이아웃에 적합하여 중간 작업량 시나리오에 안정적이고 지속적인 분리를 제공합니다.

2. 진동 콘크리트 리클레이머

대용량 처리를 위한 선형 진동 스크리닝 구조를 갖추고 있습니다. 매일 엄청난 양의 남은 믹서 트럭 콘크리트를 생성하는 대규모 상업용 혼합 플랜트에 적합합니다. 이는 높은 시간당 처리 용량과 우수한 분리 청결도를 제공하여 고수율 생산 재활용 요구를 충족시킵니다.

FAQ

Q: 회전식 콘크리트 리클레이머와 진동식 콘크리트 리클레이머의 주요 차이점은 무엇입니까?

A: 로터리 모델은 중간 작업량에 적합한 초기 비용이 낮은 로터리 드럼 스크리닝을 사용합니다. 진동 장치는 대용량 플랜트의 더 깨끗한 분리와 더 큰 시간당 처리량을 위해 고강도 선형 진동을 사용합니다.

Q: 어떤 입자 크기의 골재를 재활용할 수 있나요?

A: 회수된 돌 ≥5mm, 재활용 가능한 고운 모래 0-5mm; 분리된 깨끗한 골재는 콘크리트 배치 공식에 직접 재사용될 수 있습니다.

Q: 전자동 운전이 가능한가요?

A: 모든 SINOU Concrete Reclaimer 모델에는 자동 전기 제어 시스템이 장착되어 있어 실행 중에 지속적인 수동 모니터링이 필요하지 않습니다.

Q: 분리된 폐수를 직접 재사용할 수 있나요?

답: 그렇습니다. 분리된 물은 침전지로 흐르고, 정화된 물은 믹서 세척과 콘크리트 혼합을 위해 순환되어 수돗물 자원을 절약합니다.

전반적인 장점 및 시장 평판

1. 다양한 규모와 운영 요구 사항의 콘크리트 혼합 스테이션을 수용하기 위해 다양한 처리 용량을 포괄하는 회전식 및 진동식을 포함한 두 가지 독특한 구조 구성을 사용할 수 있습니다.

2. 이 장비는 폐수 수집 탱크, 운반 시스템 및 기존 배치 플랜트의 침전 시설과 원활하게 통합되어 완벽한 폐쇄 루프 회수 시스템을 형성할 수 있는 탁월한 범용 호환성을 갖추고 있습니다.

3. 견고한 제조 기술과 나선형 오거 및 스크리닝 패널과 같은 내마모성이 높은 구성 요소를 채택하여 장비는 긴 수명과 안정적인 작동 성능을 제공합니다. 우수한 품질과 비용 효율적인 가격으로 당사 제품은 유럽, 중동 및 동남아시아 고객과 안정적인 장기 협력 파트너십을 구축했습니다.

기술 매개변수 개요

판매 후, 포장 및 유지 관리 팁

1. 전체 장비에 대한 12개월 보증, 원격 비디오 설치 안내 및 평생 기술 지원.

2. 일일 유지 관리: 근무 교대 후 스크린과 오거에 잔여 콘크리트 축적물을 제거합니다. 매주 변속기 베어링에 윤활유를 바르십시오. 안정적인 분리 효율성을 유지하려면 마모된 폴리우레탄 스크린이나 오거 블레이드를 일정에 따라 교체하세요.

3. 공장 가동 중단 시간을 최소화하기 위해 빠른 전 세계 배송을 위해 예비 마모 부품(스크린 패널, 오거 플라이트, 씰, 진동 모터)이 비축되어 있습니다.

인증 및 자격 소개

당사의 콘크리트 리클레이머는 2006/42/EC 기계 지침에 따른 엄격한 준수 평가를 통과하여 EN ISO 12100:2010 및 EN 60204-1:2018 안전 표준의 요구 사항을 완전히 충족합니다.

이 제품은 2030년 12월 25일까지 유효한 인증 기간이 있는 공식 UDEM 기계 지침 적합성 인증서를 획득했습니다. 모든 생산, 설계 및 기술 문서는 인증 기관의 검토 및 승인을 받았습니다.

인증된 제조업체인 Zhejiang Sinou Environmental Protection Complete Equipment Co., LTD는 표준화된 생산 절차를 엄격하게 구현합니다. 당사의 모든 모래 및 자갈 분리기는 신뢰할 수 있는 작동 안전성, 안정적인 성능 및 검증된 품질을 특징으로 하는 EU 기계 안전 규정을 준수합니다. 유효한 인증은 유럽 지역 및 기타 국제 시장에서의 제품 판매, 프로젝트 입찰 및 시장 접근을 지원합니다. 고객은 UDEM 공식 홈페이지를 통해 인증서의 진위 여부를 확인할 수 있습니다.

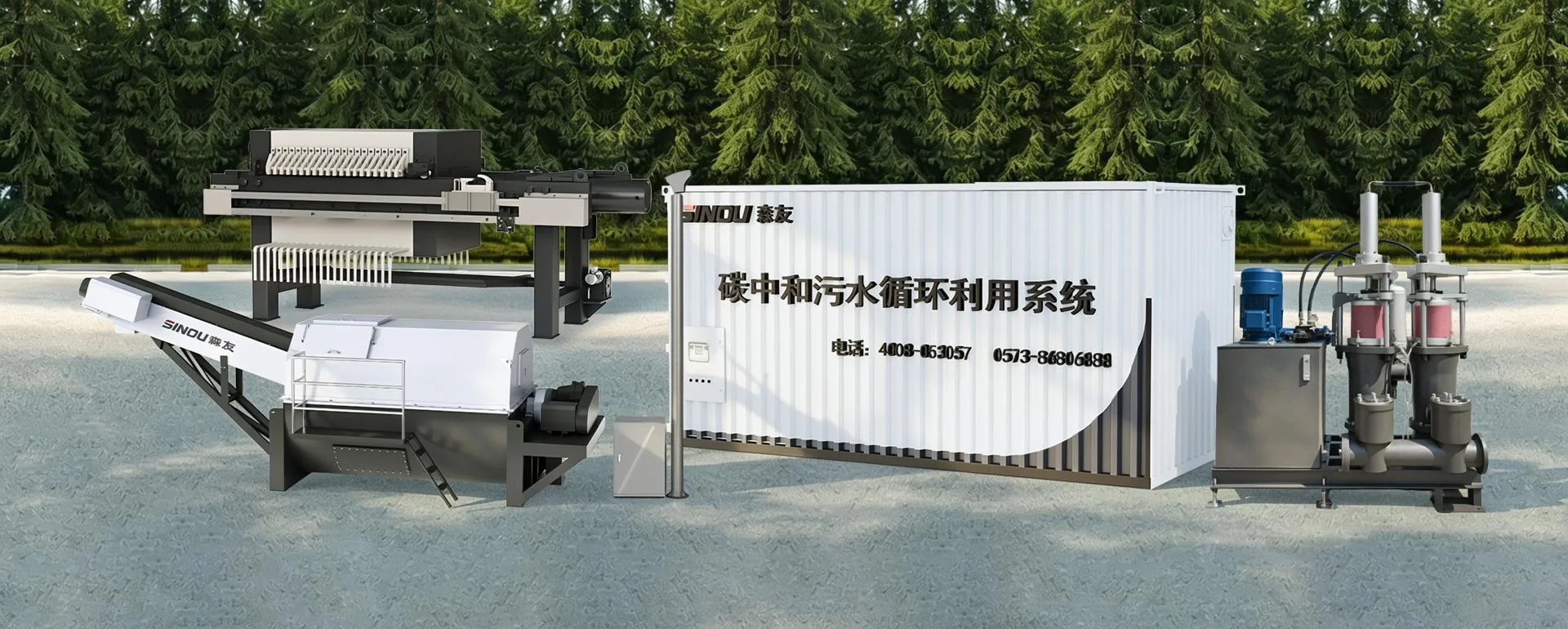

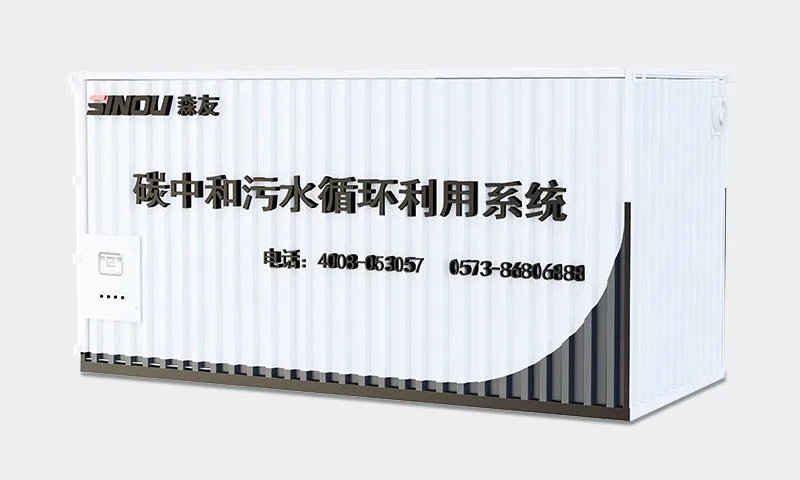

SINOU 탄소 중립 폐수 처리 시스템은 콘크리트 배치 플랜트 알칼리성 폐수에 맞게 제작된 컨테이너형 통합 중화 및 재활용 장치로, 사우디 입찰에서 요구하는 전체 세트 잔류 콘크리트 회수 및 골재 재생 시스템을 완벽하게 지원합니다.

콘크리트 공장 폐수는 초고알칼리성(원시 pH 12.5~13)과 무거운 부유 사막 고운 미사(50~100μm 초미세 모래)를 특징으로 합니다. 이 폐수 시스템은 식품 등급의 액체 CO2 탄산화 중화 기술을 사용하여 기존 가성소다 투입 방식을 대체합니다. 직접 생산 재사용을 위해 폐수 pH를 6.5~8.5로 안정화하고, 2차 오염을 제거하고, 미사 퇴적을 완화하고, 펌프 막힘을 해결하고, 장기적인 시스템 가용성을 95% 이상 높입니다.

전체 장비 구성

완전한 스키드 장착형 물 순환 시스템은 다음과 같은 핵심 어셈블리로 구성됩니다.

● 액체 CO2 저장 탱크 및 기화기 장치

● 감압 및 가스 공급 발전소

● 2단 캐스케이드 반응기

● 고압 플런저 공급 펌프 세트

● PH 온라인 송신기 및 실시간 모니터링 프로브

● 수영장 수위 인터록 제어용 레이더 레벨 게이지

● PLC+MCC 전자 자동 제어 캐비닛, HMI 터치스크린 및 모바일 APP 원격 제어

● 압력 안전 제어 시스템 및 기액 솔레노이드 밸브

● 고액여과프레스 / 미사탈수용 슬러리필터

● 원수탱크, 전이완충탱크, 정수재이용탱크 및 파이프라인 프레임워크 지원

완전한 작업 흐름 및 프로세스 설명

1단계: 원수 수집 및 사전 여과

다량의 초미세 사막 실트를 함유한 고알칼리성 폐수가 콘크리트 회수 라인에서 원수 탱크로 유입됩니다. 큰 플록과 거친 고형물은 미리 차단됩니다. 용해성 미사 함유 폐수는 플런저 공급 펌프를 통해 반응 모듈로 펌핑됩니다.

2단계: CO₂ 원자화 및 2단계 중화

액체 CO2는 기체 CO2로 기화되고 압력이 조절되어 밀봉된 2단계 반응기에 주입됩니다. 알칼리성 폐수는 타워 내부에서 원자화되어 CO2 가스와 완전히 혼합됩니다. 시멘트 및 사막 모래의 고알칼리성 수산화칼슘이 반응하여 불용성 탄산칼슘 미사를 형성하여 pH를 꾸준히 낮춥니다. 실시간 PH 프로브는 PLC에 신호를 다시 공급하여 정확한 pH 안정화를 위해 CO2 가스 흐름을 자동 조정합니다.

3단계: 완충액 침전 및 슬러리 분리

중화된 물이 전이 탱크로 넘칩니다. 침전된 탄산염-모래 슬러리는 탱크 바닥으로 가라앉습니다. 주기적으로 농축된 슬러리가 고액 필터 프레스 장치로 펌핑됩니다. 필터 케이크(혼합 모래 및 탄산염 슬러지)는 고형 폐기물 처리를 위해 탈수됩니다. 여과액은 재처리를 위해 원수 탱크로 다시 흘러갑니다.

4단계: 최종 연마 및 깨끗한 물 재사용

전이 탱크에서 나온 상등액 정화수는 깨끗한 물 풀로 흘러 들어갑니다. 처리된 물은 콘크리트 혼합 재사용 기준을 충족하고 믹서 트럭 세척, 골재 세척 및 배치 생산 라인으로 다시 펌핑되어 100% 물 폐쇄 루프 순환을 실현합니다.

5단계: 전자동 인터록 제어

레이더 레벨 게이지는 모든 풀의 액체 레벨을 모니터링합니다. PH 트랜스미터, 가스 압력 센서, 펌프 작동 신호는 PLC 시스템과 연동되어 펌프 속도, CO2 유량 및 슬러리 배출 주기를 자동 조정합니다. 원격 모바일 APP 모니터링 및 오류 경보 기능을 갖춘 수동/자동 이중 작동 모드를 사용할 수 있습니다.

핵심 기술 장점

(1) 정밀한 CO2 중화, 2차 오염 제로, 낮은 운영 비용

수산화 나트륨과 같은 알칼리성 화학 첨가물이 없습니다. CO2 탄산화는 안정적인 탄산 침전물을 생성하고, 과다한 pH 변동을 방지하며, 화학물질 소비 비용을 절감합니다.

(2) 50~100μm 사막 고운 모래에 대한 특화된 미사 퇴적 방지 설계

난류 혼합 기능을 갖춘 2단계 반응기는 탱크 벽에 초미세 모래가 부착되는 것을 방지합니다. 전이 탱크는 경사진 미사 방지 바닥 구조 + 시간에 맞춰진 슬러리 펌핑 사이클을 채택합니다.

(3) 순환 펌프의 막힘 방지 완전 보호

펌프 흡입 포트 앞의 사전 필터 스크린 + 유량 통로가 큰 가변 주파수 플런저 펌프; 중화 응집은 작은 사막 모래 입자를 더 큰 침전 가능한 플록으로 모아 미세한 입자 마모와 펌프 임펠러 및 파이프라인 엘보우의 막힘을 줄입니다.

(4) 지정된 입찰에 따라 높은 시스템 가용성 ≥95%

모든 습식 부품을 위한 견고한 부식 방지 소재 구조(알칼리 방지, 미사 방지 마모); 자동화된 자체 세척 슬러리 배출 주기는 기존 폐수 시스템에 비해 수동 유지 관리 빈도를 크게 줄입니다. 가동 중지 시간을 최소화하면서 긴 서비스 수명을 제공합니다.

(5) 대규모 매칭 처리 용량이 프로젝트 수요에 완벽하게 맞습니다.

표준 처리수 유량은 30~60m³/h입니다. 가스 유량은 50~500m³/h로 조정 가능해 150m³/h 혼합 플랜트 3세트에서 발생하는 변동이 심한 최대 폐수 생산량에 대처할 수 있습니다.

(6) 전자동 무인운전

PLC+HMI 로컬 제어 + 모바일 APP 원격 실시간 모니터링, 결함 자가 진단 및 경보.

(7) 컨테이너화된 통합 스키드 레이아웃

사전 조립된 소형 컨테이너 프레임. 복잡한 토목 기초 수정 없이 빠른 현장 설치가 가능합니다.

공식 기술 매개변수 테이블

Aggregate Recovery System과의 매칭 협업

이 탄소 중립 폐수 장치는 당사와 함께 완전한 폐쇄 루프 자원 재생 라인을 형성합니다.로타리 콘크리트 리클레이머 / 진동 콘크리트 리클레이머:

● 모래-자갈 분리기에서 배출된 폐수는 이 중화 시스템의 원수 탱크로 직접 공급됩니다.

● 중화 퇴적물에 포집된 초미세 50~100μm 사막 모래는 부분적으로 다시 골재 비축물로 회수 가능합니다. 잉여 슬러지는 저비용 고형 폐기물 처리를 위해 필터 압축되어 폐기물 양을 최소화합니다.

● 완전히 재활용된 깨끗한 물은 세척 믹서 트럭, 세척 분리기 및 공급 콘크리트 배치로 다시 순환되어 담수 구매 소비 및 환경 배출 비용을 대폭 절감합니다.

● 통합 MCC 중앙 제어 캐비닛은 전체 라인 조정 자동 작동을 위해 집합체 회수 호스트와 폐수 처리 시스템 간의 동기식 시작-정지 연동을 실현합니다.

유지보수 및 품질 보증 규정 준수

● 보증 기간:입찰 보증 규정에 따라 승인 완료 후 최소 3년 전체 장비 보증이 제공됩니다.

● 2년 예비 부품 패키지:당사는 사우디아라비아로의 예비 배송을 위한 공식적인 단가 및 확정된 리드 타임과 함께 2년 연속 운영을 포괄하는 완전한 권장 예비 부품 목록을 제공합니다.

● 애프터 서비스:해외 엔지니어 현장 설치 지도, 장비 전체 시운전, 운영자 실무 교육 프로그램, 현장 시동을 위한 전담 기술 지원 인력 파견.

● HCC 걸프 지역 프로젝트 실적:우리는 현지 산업 경험에 대한 입찰 평가 점수를 높이기 위해 기존 사막 모래 콘크리트 플랜트 폐수 중화 및 재활용 설치를 통해 사우디아라비아 및 기타 GCC 국가에 인증된 참조 사례를 제공합니다.

제품 기능 하이라이트

● 효율적인 이산화탄소 중화로 물 PH 안정화

● 친환경 저탄소 공정으로 2차 오염이 없습니다.

● 전자동 원격 지능형 제어 시스템

● 안정된 품질이 보장된 성숙한 산업화 기술

● 내마모 및 부식 방지 부품 소재로 수명 연장

● 낮은 화학물질 투입으로 장기 공장 운영 비용 절감

● 손쉬운 해외 운송과 신속한 현장 조립을 위한 컨테이너형 모듈형 설계

FAQ

Q1: 이 폐수 시스템은 어떤 지원 장비와 함께 작동할 수 있습니까?

A: 이 탄소 중립 폐수 시스템은 SINOU가 독립적으로 개발한 것으로, 회전식 콘크리트 재생기, 진동식 콘크리트 재생기 및 공급 슈트를 포함한 전체 콘크리트 재활용 장비 시리즈와 완벽하게 일치합니다. 이는 콘크리트 배치 플랜트의 잔류 콘크리트 및 세척 폐수에 대한 완전한 폐쇄 루프 처리 라인을 형성합니다. 전체 장비 세트는 통합 PLC 중앙 제어를 채택하여 동기 연결 작동과 쉬운 전체 관리를 실현합니다.

Q2: 시스템의 적용 가능한 처리 용량은 무엇입니까? 대규모 혼합 플랜트의 요구 사항을 충족할 수 있습니까?

A: 당사의 표준 폐수 시스템은 30m3/h ~ 60m3/h 범위의 처리 용량을 갖추고 있으며, 이는 여러 생산 라인이 있는 대규모 콘크리트 배칭 플랜트의 수처리 수요를 완전히 충족합니다. 또한 다양한 공장 규모에 맞게 실제 일일 폐수 배출량에 따라 맞춤형 흐름 설계를 지원합니다.

Q3: 장비에 적용 가능한 전원 공급 장치 표준은 무엇입니까?

A: 이 시스템은 3상, 380V, 60Hz 전원 공급 장치용으로 설계되었으며, 이는 사우디아라비아 및 기타 걸프 지역에서 일반적으로 사용되는 동기식 발전기 전원 공급 장치와 완벽하게 호환됩니다. 전기 부품은 발전기 세트의 불안정한 전압에 최적화되어 안정적인 작동을 보장합니다.

Q4: 사막 모래에 있는 100μm 이하의 미세 입자를 어떻게 처리합니까?

A: 우리는 다단계 여과, 응고 및 중력 침강의 결합 공정을 채택합니다. 첫째, 다층 정밀 필터 스크린이 대부분의 미세한 모래를 차단합니다. 그런 다음 교반 장비는 폐수와 응고제를 혼합하여 흩어진 미세 입자를 큰 플록으로 모읍니다.

수평침전조에서 자연침전 후 잔류하는 작은 입자들은 펌프의 전단 필터에 의해 포집됩니다. 마지막으로 미세한 모래가 포함된 슬러지는 모두 필터 프레스로 이송되어 심층 탈수되며, 100μm 이하의 입자를 누출 없이 완전 처리하는 것을 실현합니다.

Q5: 이 솔루션은 왜 하이드로사이클론 및 경사관 침전조를 채택하지 않습니까?

A: 사막 고운 모래의 실제 작업 조건과 SINOU의 성숙한 기술 경로를 결합하여 하이드로사이클론 및 경사 튜브 구조를 취소합니다. 대용량 수평 침전조에는 풀타임 교반 장치가 장착되어 수력학적 체류 시간을 연장하고 초미세 모래의 충분한 침전을 보장합니다.

이 설계는 장비 구조를 단순화하고 고장 지점과 일일 유지 관리 작업량을 줄이며 열악한 사막 환경에서 장기간 연속 작동하는 데 더 적합합니다.

Q6: 탱크와 수영장 내부에 침전물이 쌓이는 것을 방지하기 위해 어떤 조치가 취해지나요?

A: 우리는 다양한 퇴적물 방지 조치를 취하고 있습니다. 모든 물탱크는 사각지대가 없는 경사진 원추형 바닥 구조를 채택하고 있으며, 내부 벽은 접착 방지 및 내마모성 코팅으로 코팅되어 있습니다. 모든 탱크에는 수역의 흐름을 항상 역동적으로 유지하기 위한 전용 교반 장치가 장착되어 있습니다.

한편, 시스템에는 액체 머드 레벨 모니터와 자동 머드 배출 밸브가 장착되어 정기적으로 슬러지를 필터 프레스로 배출합니다. 이는 근본적으로 퇴적물의 장기적인 퇴적과 압축을 방지합니다.

Q7: 다량의 미세한 모래로 인해 워터 펌프가 막히는 문제를 해결하는 방법은 무엇입니까?

A: 펌프 막힘 방지를 위한 여러 가지 보호 조치가 있습니다. 먼저, 펌프 입구에 다단식 필터를 설치하여 잡화와 뭉친 진흙을 차단합니다.

둘째, SINOU가 자체 개발한 유압식 세라믹 플런저 펌프를 사용합니다. 유량 통로가 크고 내마모 성능이 뛰어나 미세 입자에 쉽게 들러붙지 않습니다.

또한 펌프가 바닥 침전물을 휘젓기 시작하기 전에 교반 장치가 미리 작동되어 순간적인 진흙 흡입 및 막힘을 방지합니다. 시스템에는 비정상적인 상황이 발생할 경우 기계를 자동으로 정지시키는 과부하 및 실속 보호 기능도 있습니다.

질문 8: 고운 모래는 파이프라인과 장비에 심각한 마모를 유발합니까?

A: 하수 및 고운 모래와 접촉하는 모든 흐름 부품은 내마모성이 높은 재료로 만들어졌습니다. 파이프라인과 탱크의 내벽은 내마모 코팅으로 처리됩니다.

사전 필터링 공정과 결합하면 물 속의 유리 미세 모래 함량이 크게 감소하여 전체 시스템의 마모율을 효과적으로 낮추고 서비스 수명을 연장합니다.

Q9: 전체 장비 세트에 교반 시스템을 갖추어야 합니까? 그들의 기능은 무엇입니까?

A: 교반 시스템은 모든 탱크와 풀의 표준 구성입니다. 집수조와 농축조의 교반기는 미세한 모래가 침전되어 뭉치는 것을 방지합니다. 반응조의 교반기는 이산화탄소, 응고제 및 폐수의 완전한 혼합을 보장하여 중화 및 응집 효과를 보장합니다.

모든 교반 장치는 펌프 및 머드 배출 밸브와 연동되어 완전 자동 운전을 실현합니다.

Q10: 슬러지 처리를 위해 필터 프레스를 선택하는 이유는 무엇입니까? 장점은 무엇입니까?

A: 필터 프레스는 터미널 슬러지 처리의 핵심 장비입니다. 초미세 모래를 함유한 고농도 진흙을 건조된 진흙 덩어리로 짜낼 수 있어 철저한 고액분리를 실현합니다. 여과액은 재활용을 위해 프런트 엔드 풀로 다시 흘러 하수 배출 제로를 달성합니다.

완전 자동 필터 프레스는 대규모 슬러지 처리 용량과 안정적인 성능으로 무인 작업을 지원하며 이는 혼합 플랜트의 연속 생산을 위한 최적의 선택입니다.

Q11: 폐수 pH 중화에는 어떤 기술이 사용되나요? 2차 오염이 있나요?

A: 이 시스템은 당사의 핵심 탄소 중립 솔루션인 이산화탄소 중화 기술을 채택하고 있습니다. 시멘트 폐수의 알칼리성 물질은 CO2와 반응하여 물과 무해한 탄산염 침전물을 생성합니다.

전 과정에서 가성소다 및 기타 화학약품을 첨가하지 않아 2차 오염이 없으며 걸프 지역의 현지 환경 보호 기준을 충족합니다.

Q12: 재활용수의 pH 범위는 무엇입니까? 콘크리트 생산에 재사용할 수 있나요?

A: 혼합 공장에서 발생하는 원시 알칼리성 폐수의 pH 값은 12.5~13입니다. CO2 중화처리 후 유출수의 pH는 6.5~8.5 사이에서 안정적으로 조절됩니다.

재활용된 물은 콘크리트 배치 및 믹서 트럭 청소에 대한 수질 기준을 완전히 충족하며 생산 링크에서 직접 재사용될 수 있습니다.

Q13: 폐수 시스템의 일일 유지 관리 작업은 무엇입니까? 유지관리가 어려운가요?

A: 전체적인 유지관리 작업은 간단합니다. 일상 업무에는 주로 펌프 및 교반기 작동 상태 점검, 필터 스크린 점검 및 역세 수행, 액위 및 pH 데이터 관찰 등이 포함됩니다.

주간 및 월간 유지 관리는 윤활, 기기 교정 및 볼트 고정에 중점을 둡니다. 우리는 완전한 계층적 유지 관리 계획을 수립했으며 운영 및 유지 관리 인력은 전문 교육을 받은 후 신속하게 시작할 수 있습니다.

Q14: 장비의 권장 유지보수 주기는 어떻게 됩니까?

A: 우리는 일일 검사, 주간 정기 유지 보수, 월별 부분 점검, 분기별 구성 요소 검사 및 연간 전체 시스템 점검의 5단계 유지 관리 관리를 채택합니다. 필터 스크린, 필터 천, 펌프 씰 및 교반 블레이드와 같은 마모 부품에는 명확한 교체 주기가 있어 장비의 전체 ​​작동률을 95% 이상 효과적으로 보장할 수 있습니다.

Q15: 장비의 보증 기간은 어떻게 되나요? 어떤 판매 후 지원이 제공될 수 있나요?

A: 전체 폐수 시스템 세트에는 3년 전체 보증이 적용됩니다. 해외 현장 설치 지도, 장비 시운전 및 전문 운영자 교육을 제공합니다. 2년 동안 작동할 수 있는 전체 예비 부품 목록이 장비와 함께 제공되며 걸프 지역에 예비 부품을 신속하게 배송할 것을 보장합니다.

Q16: 시스템이 무인 작동을 실현할 수 있습니까?

답: 그렇습니다. 전체 시스템은 교반, 물 펌핑, 진흙 배출 및 필터 프레싱의 완전 자동 연결과 함께 PLC + HMI 지능형 제어를 채택합니다. 실시간 원격 모니터링 및 고장 경보를 지원해 24시간 무인 연속 운전을 실현해 공장 인건비를 대폭 절감한다.

Q17: 기존 폐수 처리 장비와 비교하여 이 시스템의 장점은 무엇입니까?

A: 첫째, 완벽한 침전 방지 및 막힘 방지 설계와 높은 장비 가동률로 사막 초미세 모래의 문제점을 해결합니다.

둘째, 이산화탄소 중화 기술은 약품 비용을 절감하고 환경친화적이다.

셋째, 하이드로사이클론 등의 중복된 장치가 없어 장비 구조가 단순화되므로 고장률이 낮고 장기 유지관리 비용이 낮다.

또한 컴팩트한 레이아웃으로 운송 및 현장 설치가 편리합니다.

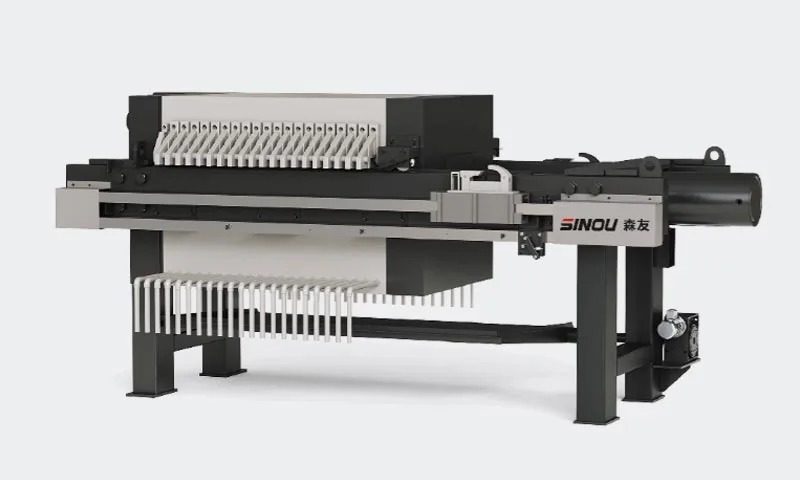

시누필터 프레스는 산업용 슬러지 탈수에 널리 사용되는 전문 고압 고액 분리 장비입니다. 성숙한 유압 압축 여과 기술을 채택한 이 필터 프레스는 다양한 유형의 슬러지에서 고체 입자와 물을 효율적으로 분리합니다.

유동 슬러지를 건조 필터 케이크로 변환하고 깨끗한 여과액을 재활용하여 자원 재사용 및 폐기물 감소를 실현합니다. 장기간의 고강도 작동을 위해 설계된 필터 프레스는 안정적인 성능, 간단한 구조 및 쉬운 작동이 특징입니다.

여러 산업 분야에 걸쳐 폐수 처리, 환경 보호 혁신 및 고형 폐기물 처리 프로젝트를 위한 필수 핵심 장치입니다. 지금 저희에게 연락하여 공장 직접 가격을 알아보세요.

작동 원리 및 작동 흐름

이 필터 프레스는 기계적 압력 여과를 기반으로 작동합니다. 전체 작업 주기는 다음과 같이 자동으로 실행됩니다.

● 슬러리 공급:슬러지는 완전히 채워질 때까지 필터 프레스의 각 필터 챔버로 펌핑됩니다.

● 고압 압축:유압 시스템은 필터 플레이트를 밀어서 단단히 닫습니다. 지속적인 압력 하에서 슬러지의 물은 여과포를 관통하여 깨끗한 여과액으로 흘러나오고, 고체 물질은 필터 챔버 내부에 갇히게 됩니다.

● 압력 유지:시스템은 안정적인 압력을 유지하여 필터 케이크의 수분 함량을 더욱 줄이고 이상적인 탈수 효과를 보장합니다.

● 자동 케이크 배출:탈수가 완료되면 필터판이 자동으로 열리고, 건조된 필터 케이크가 아래로 떨어져 수집 및 운송됩니다.

● 주기 재설정:장비는 자동으로 여과포를 청소하고 다음 작업주기를 위해 대기 상태로 돌아갑니다.

구조구성 및 제품상세정보

(1) 견고한 메인 프레임

메인 프레임은 전체 용접 및 응력 완화 처리된 두꺼운 강철판으로 만들어졌습니다. 높은 구조적 강성과 강한 압축 저항성을 가지며 장기간의 고압 하에서도 변형되지 않습니다.

전체 프레임은 방청 및 부식 방지 페인트로 처리되어 습하고 먼지가 많으며 부식성 작업 환경에 적응합니다. 컴팩트한 레이아웃은 설치 공간을 절약하고 다양한 작업장 조건에 적합합니다.

(2) 필터 플레이트 및 필터 천 조립

고강도 폴리프로필렌 필터 플레이트가 채택되었습니다. 내산성, 내알칼리성, 내마모성, 내노화성이 우수합니다. 균일한 챔버 설계로 균일한 압력 분포가 보장되고 슬러리 누출이 발생하지 않습니다.

일치하는 필터 천은 다양한 슬러지 특성에 따라 선택됩니다. 투과성이 좋고 미세입자 차단능력이 뛰어납니다. 모듈식 설계로 신속한 분해, 청소 및 교체가 가능합니다.

(3) 유압 구동 시스템

통합 유압 스테이션을 갖춘 이 시스템은 안정적이고 강력한 압박력을 제공합니다. 유압 구성품은 낮은 소음과 낮은 고장률로 원활하게 작동합니다.

다양한 슬러지 특성 및 탈수 요구 사항에 맞게 유연하게 설정할 수 있는 자동 압력 조정 및 일정한 압력 유지를 지원합니다. 모든 유압 파이프라인은 오일 누출을 방지하기 위해 잘 밀봉되어 있습니다.

(4) 자동 판 이동 메커니즘

자동 플레이트 이동 장치는 필터 플레이트를 구동하여 유연하게 열고 닫습니다. 끼임 현상 없이 안정적으로 작동하여 케이크 자동 배출을 실현합니다. 점착성 슬러지에 대한 보조 진동 구조를 선택적으로 사용할 수 있어 필터 케이크를 철저하게 배출할 수 있습니다.

(5) 지능형 제어 시스템

필터 프레스에는 PLC 및 HMI 제어 캐비닛이 장착되어 있습니다. 원키 자동 작동 및 수동 모드 전환을 지원합니다. 실시간 작동 데이터, 압력 매개변수 및 작동 상태를 터치스크린에서 직접 볼 수 있습니다.

내장된 과부하, 과압 및 오류 경보 기능은 전체 장비를 효과적으로 보호합니다.

(6) 자동 청소 시스템

표준 고압수 세척 장치가 구성되어 있습니다. 매 작업 주기마다 여과포를 깨끗이 세척하여 부착된 슬러지 및 미세 입자를 제거하여 메쉬 막힘을 방지하고 장기간 안정적인 여과 효율을 유지합니다.

핵심 제품 장점

(1) 우수한 탈수 성능

고압여과로 철저한 고액분리를 실현합니다. 완성된 필터 케이크는 수분 함량이 낮아 운송 및 후속 폐기가 편리합니다. 미세한 입자가 많이 함유된 슬러지에도 효과가 좋습니다.

(2) 완전 자동 운전

공급, 압착, 탈수, 케이크 배출, 천 청소까지 모든 과정이 자동으로 완료됩니다. 24시간 무인운전을 지원하여 인건비를 대폭 절감합니다.

(3) 강력한 환경 적응성

모든 주요 구성 요소는 부식 방지 및 내마모성 재료를 채택합니다. 장비는 고알칼리, 고염분, 먼지가 많은 기타 열악한 작업 조건에서 낮은 고장률과 높은 작동 가용성으로 안정적으로 작동할 수 있습니다.

(4) 에너지 절약 및 친환경

작동 중 전력 소모가 적습니다. 분리된 여과액은 생산 용도로 재활용될 수 있어 액체 배출 제로를 달성하고 글로벌 환경 규정을 준수합니다.

(5) 유지보수가 용이하고 수명이 길다

모듈식 구성 요소 설계로 일일 검사 및 부품 교체가 단순화됩니다. 고품질 원자재와 정밀한 제조로 전체 서비스 수명이 연장되고 장기적인 운영 비용이 절감됩니다.

(6) 유연한 매칭 용량

필터 영역이 다른 여러 모델을 사용할 수 있습니다. 장비는 슬러지 탱크, 교반 장치, 공급 펌프 및 파이프라인 시스템과 유연하게 결합하여 완전한 슬러지 처리 라인을 구성할 수 있습니다.

제품 분류

(1) 표준 자동 필터 프레스

중간 필터 면적과 표준 구성을 갖춘 범용 모델입니다. 비용 효율적이며 기존 산업 슬러지 처리 프로젝트에 널리 적용됩니다.

(2) 대용량 필터프레스

필터 면적이 확대되고 필터 플레이트가 증가했습니다. 일일 슬러지 생산량이 많고 연속 처리 수요가 높은 프로젝트를 위해 설계되었습니다.

(3) 소형 필터 프레스

최적화된 전체 크기와 컴팩트한 구조. 개조된 작업장, 소규모 처리장 등 설치 공간이 제한된 현장에 적합합니다.

(4) 이중 제어 필터 프레스

자동 및 수동 이중 작동 모드를 지원합니다. 장비 디버깅, 정기 검사 및 특수 작업 조건 처리가 용이합니다.

적용범위

(1) 콘크리트 배칭 플랜트 폐수 및 슬러지 처리

(2) 도시 하수 처리 사업

(3) 화학, 인쇄 및 염색, 전기도금 산업 슬러지 처리

(4) 채광, 석탄 세척 및 골재 처리 라인

(5) 식품, 의약품 및 기타 산업용 고액 분리

(6) 슬러지 탈수 및 폐수 재활용이 필요한 모든 산업

매칭 장비

● 슬러지 수집탱크 및 교반시스템

● 유압 플런저 펌프/ 슬러리 공급 펌프

● 급수관 및 제어밸브

● 필터 케이크용 물질 이송 장비

자주 묻는 질문

Q1: 이 필터 프레스는 어떤 종류의 슬러지를 처리할 수 있나요?

A: 시멘트 슬러지, 도시 하수 슬러지, 화학적 부식성 슬러지, 광산 슬러지, 미세한 모래 입자를 함유한 슬러지 등 다양한 산업 슬러지에 적용 가능합니다. 그것에는 강력한 보편적인 성과가 있습니다.

Q2: 분리된 여과액을 그대로 재사용할 수 있나요?

답: 그렇습니다. 고액분리 후 여과액은 맑고 깨끗하다. 간단한 조정 후 생산 공정이나 폐수 순환 시스템으로 재활용할 수 있습니다.

Q3: 여과포가 미세 슬러지에 의해 막히기 쉬운가요?

A: 우리는 다양한 슬러지에 적합한 필터 천을 채택합니다. 자동 고압 청소 시스템을 갖추고 있어 매 사이클마다 필터 천을 청소하므로 막힘을 효과적으로 방지하고 장기적으로 안정적인 작동을 보장합니다.

Q4: 신입사원이 장비를 쉽게 조작할 수 있나요?

A: 제어 인터페이스는 직관적이고 간단합니다. 원키 자동 작동을 통해 운전자는 단기 교육을 받은 후 일상적인 사용을 익힐 수 있습니다.

Q5: 장비가 연속 작동 조건에서 작동할 수 있습니까?

답: 물론이죠. 전체 기계는 고강도 연속 작동을 위해 설계되었습니다. 신뢰할 수 있는 구성 요소와 합리적인 구조 설계로 장시간 안정적으로 작동할 수 있습니다.

운영 및 정기 유지 관리

(1) 일일운영규칙

● 시동 전 여과판, 여과포, 작동유량을 점검하고, 여과실 내부의 이물질을 제거하십시오.

● 장비를 가동하고 공급, 압착 및 케이크 배출의 전체 자동 주기를 관찰하십시오.

● 작동 중 파이프라인, 유압 부품 및 플레이트 조인트에 슬러리 누출 또는 오일 누출이 있는지 검사하십시오.

● 정지 후 자동 청소 프로그램을 실행하여 여과포에 남아 있는 슬러지를 청소합니다.

(2) 계층적 유지관리

일일 유지 관리

작동음, 진동, 작동압력을 점검하십시오. 장비와 주변 지역을 깨끗하게 유지하십시오.

주간 유지보수

베어링과 변속기 부품에 윤활유를 첨가하십시오. 모든 연결 볼트와 플랜지를 조입니다. 필터 천과 청소 노즐을 검사하십시오. 제어 장비를 교정합니다.

월간 유지 관리

유압 호스와 밀봉 링의 마모와 노후화를 점검하십시오. 필터 플레이트에 손상이 있는지 검사하십시오. 경보 및 안전 보호 기능을 테스트합니다.

분기별 유지보수

유압 필터 요소를 교체하십시오. 전체 프레임 구조를 검사합니다. 자동 운전 프로그램을 디버그합니다.

연간 점검

유압 및 변속기 시스템에 대한 전체 분해 검사를 수행합니다. 심하게 마모된 부품을 교체하십시오. 프레임 전체에 대한 녹 제거 및 재도색을 수행합니다.

(3) 권장 착용부품 교체 주기

● 필터 천:5~8개월

● 유압 밀봉 링 및 베어링:8~10개월

● 유압 필터 요소:6개월

● 가이드 레일 액세서리:10~12개월

인증 및 시장 평판

모든 SINOU 필터 프레스는 국제 산업 표준에 따라 제조되었으며 CE, ISO 및 기타 권위 있는 인증을 통과했습니다. 완전한 자격 문서는 해외 통관, 프로젝트 입찰 및 제3자 검사를 지원합니다.

신뢰할 수 있는 품질, 안정적인 탈수 성능 및 경쟁력 있는 비용 성능을 갖춘 당사의 필터 프레스는 유럽, 중동, 동남아시아 및 기타 지역으로 수출되었습니다.

우리는 수많은 산업 제조업체, 환경 엔지니어링 회사 및 폐수 처리 계약자와 장기적인 협력 관계를 구축했습니다. 맞춤형 현장 요구 사항을 충족하기 위해 맞춤형 솔루션을 사용할 수 있습니다.

중국의 제조업체 및 공급업체로서,시누의 완전 자동 믹서 트럭 세탁기는 레미콘 믹서 트럭 및 다양한 중공업 차량에 맞게 맞춤 제작된 전용 고압 청소 장치입니다. 일반 민간 세차 장비와 달리 비접촉식 고압 스프레이 기술과 내하중 강화 구조를 채택하여 믹서 트럭 타이어, 섀시, 믹싱 드럼 및 피드 호퍼에 부착된 두꺼운 시멘트 슬러리, 끈적한 진흙 및 먼지를 대상으로 합니다.

통합 순환 장치 장착수처리 시스템, 이 기계는 물 재활용과 하수 배출 제로를 실현합니다. 자동 유도 시작, 전체 범위 사각 청소 및 빠른 사이클 작동을 지원합니다. 이는 콘크리트 배치 플랜트, 건설 야드, 광산 지역 및 대형 차량을 위한 필수적인 환경 보호 및 효율성 개선 장치입니다.

당사의 제품은 중동, 유럽, 동남아시아 및 기타 지역으로 널리 수출되었으며 여러 국제 인증을 통과했습니다. 안정적인 성능, 절수 및 환경 보호, 낮은 고장률로 고객으로부터 호평을 받고 있습니다.

작동 방식 및 운영 프로세스

이 믹서 트럭 세탁기는 다각도 고압 스프레이 및 순환수 여과 기술과 결합된 적외선 유도 + PLC 지능형 제어를 채택합니다. 완전 자동 작업 주기는 다음과 같습니다.

(1) 차량 감지 및 시동:믹서 트럭이 지정된 세척 구역으로 운전하면 적외선 센서가 자동으로 차량을 식별하고 전체 시스템이 시작되도록 트리거합니다. 운전자는 트럭에서 내릴 필요가 없습니다.

(2) 360° 고압 세척:양쪽, 하단, 상단의 다방향 노즐이 동시에 고압 워터제트를 분사합니다. 고속 물 흐름은 타이어, 섀시, 차체 및 믹싱 드럼에서 시멘트 먼지, 진흙 및 먼지를 제거합니다.

(3) 하수 수집 및 재순환:세척된 하수는 지하침전조와 다단여과장치로 유입됩니다. 진흙과 잡화를 제거한 후 깨끗한 물은 재활용을 위해 고압 워터 펌프로 다시 펌핑됩니다.

(4) 자동 종료 및 재설정:사전 설정된 청소 기간이 끝나면 스프레이 시스템이 자동으로 중지됩니다. 차량은 출발하고 전체 기계는 대기 상태로 돌아가 다음 차량을 기다립니다.

(5) 전체 공정은 무인화되어 단일 청소 주기가 60~90초 이내에 제어되므로 혼합 플랜트의 차량 통과 효율성이 크게 향상됩니다.

빌드 및 구성요소 세부정보

(1) 강화 베어링 베이스 및 메인 프레임

내하중 베이스는 두꺼운 국가 표준 강판 + 강화 I빔으로 만들어졌으며 전체적인 녹 방지 처리가 되어 있습니다. 표준 적재 용량은 80~120톤에 달하며 이는 완전 적재된 믹서 트럭에 완벽하게 적응할 수 있습니다.

전체 프레임은 강성이 높은 용접 구조를 채택하고 대형 차량의 장기간 롤링 후에도 변형이 없습니다. 외부 쉘은 부식 방지 강철판으로 만들어져 야외에서 장기간 바람과 비에 노출되는 데 적합합니다.

(2) 고압수 공급 및 스프레이 조립

산업용 등급의 ​​고압 워터펌프군을 장착하여 100~120bar의 안정적인 수압을 유지합니다. 전체 기계에는 수십 개의 방향성 스프레이 노즐이 장착되어 있으며 과학적으로 주변, 하단 및 상단에 배열되어 3차원 스프레이 네트워크를 형성합니다.

노즐은 내마모성 합금으로 만들어져 쉽게 막히지 않으며 사각 없이 타이어 트레드, 섀시 간격 및 혼합 드럼을 청소할 수 있습니다.

(3) 감지 및 지능형 제어 장치

빛과 먼지에 영향을 받지 않는 강력한 간섭 방지 기능을 갖춘 고감도 적외선 레이더 센서를 채택했습니다. 핵심 조작부는 전용 PLC 컨트롤러 + 터치 패널입니다. 청소시간, 수압, 분사방식 등을 사용자가 자유롭게 설정할 수 있습니다.

과부하 보호, 펌프 공회전 보호, 고장 자가 경보 등의 기능이 내장되어 있어 안전한 작동을 보장합니다. 원격 모니터링을 위해 공장 중앙 제어 시스템에 연결할 수도 있습니다.

(4) 순환수 및 슬러지 제거 장치

다단계 침전조와 자동 진흙 긁는 도구가 일치합니다. 청소로 인해 발생한 하수는 층별로 여과되어 침전됩니다. 슬러지는 진흙제거장치를 통해 정기적으로 배출되며, 깨끗한 물은 재활용됩니다.

물 재활용률이 90% 이상으로 수돗물이 많이 절약됩니다. 파이프라인은 부식 방지 및 스케일링 방지 기능이 있는 고압 저항 HDPE 파이프로 만들어집니다.

(5) 스플래시 가드 및 인클로저 시스템

고압 물과 진흙이 튀는 것을 방지하고 현장을 깨끗하게 유지하며 현지 환경 검사 요구 사항을 충족하기 위한 완전 밀폐형 비말 방지 인클로저 옵션입니다. 인클로저는 빠른 조립 구조를 갖추고 있어 분해 및 운반이 쉽습니다.

(6) 보조 피팅 및 감지 부품

수위 게이지, 압력 게이지, 필터 스크린 및 기타 보조 감지 및 필터링 부품을 갖추고 있습니다. 모든 전기 부품은 방수 및 방진 처리되어 혹독한 실외 작업 조건에 적합합니다.

주요 강점 및 고유 기능

(1) 슈퍼 내하중 및 내구성 구조:강화된 헤비듀티 디자인, 최대 120톤의 적재 용량, 전 부하 믹서 트럭의 빈번한 롤링을 위해 특별히 설계되었습니다. 전체적인 구조는 견고하고 내구성이 뛰어나며 고장률이 낮습니다.

(2) 터치리스 전 범위 청소:고압 3차원 스프레이, 브러시와의 접촉이 없어 차체 긁힘과 드럼 페인트 혼합을 방지합니다. 타이어와 섀시의 진흙 제거율은 98% 이상입니다.

(3) 지능형 무인 작동:적외선 자동 유도, 원버튼 매개변수 설정. 운전자는 트럭에서 내리지 않고도 청소를 마칠 수 있어 노동력을 절약하고 차량 통과 효율성을 높일 수 있습니다.

(4) 물 절약 및 친환경 순환 시스템:내장된 다단계 침전 및 여과 장치, 물 재활용률 >90%, 물 비용을 크게 절감하고 하수 배출 제로를 실현합니다.

(5) 빠른 청소 속도:단일 차량은 60~90초만 소요되며 시간당 60대 이상의 차량을 지원하므로 대규모 혼합 공장의 고주파수 차량 접근과 완벽하게 일치합니다.

(6) 강력한 환경 적응:모든 구성 요소는 방수, 방진 및 부식 방지 기능을 갖추고 있습니다. 먼지가 많고 진흙이 많은 실외 환경에서 고온과 비오는 날씨에 적응하여 오랫동안 안정적으로 작동할 수 있습니다.

(7) 쉬운 설치 및 유연한 레이아웃:파운데이션 타입과 무파운데이션 타입으로 구분됩니다. 무토지 모델은 복잡한 토목 공사가 필요하지 않아 빠른 시공이 가능하고 부지 이전에 편리합니다.

(8) 낮은 종합 유지보수:노즐은 쉽게 막히지 않고, 취약한 부분이 적으며, 일일 유지관리가 간단하여 장기적인 운영 비용이 절감됩니다.

제품 범위 및 기술 사양

(1) 제품군

① 표준형 기초부착형 세탁기

간단한 토목 기초, 초내하중, 안정적인 작동이 필요합니다. 고정식 대형 콘크리트 배칭 플랜트 및 장기 운영 차량에 적합합니다. 가장 널리 사용되는 표준 모델입니다.

② 모바일 파운데이션이 없는 세탁기

침전조 및 매설된 부품을 파낼 필요가 없습니다. 전체 기계는 통합되어 전체적으로 들어 올려 움직일 수 있습니다. 임시 건설 현장, 이동식 혼합 스테이션 및 자주 교체되는 현장에 이상적입니다.

③ 완전 밀폐형 세탁 시스템

물이나 진흙이 튀는 것을 방지하기 위해 표준 모델을 기준으로 완전 밀폐형 방말 인클로저를 추가합니다. 엄격한 환경 요구 사항이 있는 도시 혼합 공장 및 지역에 적합합니다.

④ 장터널형 와셔

대규모 중앙 집중식 차량 세척 구역을 위한 초장형 믹서 트럭 및 다중 차량 연속 흐름 작동에 적합한 확장 스프레이 채널입니다.

(2) 주요 기술 사양

동종 제품과의 비교 분석

당사의 믹서트럭 세탁기와 브러시형 세차기, 일반 저압 사이트세차기를 다차원적으로 비교하여 차별화된 장점을 부각시킵니다.

(1) 터치리스 고압세차기 VS 브러시형 차량세차기

(2) 고압 순환 세척기 VS 일반 저압 현장 세척기

요약

시멘트 슬러리와 두꺼운 진흙이 있는 콘크리트 믹서 트럭의 경우 비접촉식 고압 순환 세탁기가 최적의 선택입니다. 청소 효과, 차량 보호, 물 절약 및 환경 보호 측면에서 분명한 이점을 갖고 있으며, 장기적으로 종합적인 비용 대비 성능은 기존 장비보다 훨씬 높습니다.

애플리케이션 및 지원 설정

(1) 주요 적용 시나리오

● 고정식 및 이동식 콘크리트 배칭 플랜트(핵심 응용 분야)

● 시 건설 현장, 도로 및 교량 엔지니어링 야드

● 광산, 모래, 자갈 공장, 대규모 자재 야적장

● 대규모 엔지니어링 차량 및 물류단지

● 폐기물 처리장 및 항만 화물 터미널

(2) 지원 설정 완료

① 물 순환 보조:다단침전조, 자동진흙스크레이퍼, 필터스크린 조립

② 파이프라인 매칭:고압 저항 HDPE 수도관, 밸브 및 압력 게이지

③ 확장 액세서리:완전 밀폐형 방수 인클로저, 방수 캐노피, 원격 모니터링 모듈

④ 결합장비 :당사의 모래-자갈 분리기 및 폐수 처리 시스템과 결합하여 혼합 플랜트를 위한 완전한 환경 보호 솔루션을 형성합니다.

제품 선택 지침

(1) 차량 중량에 따라 적재 용량을 선택합니다.50톤 이상의 만재 믹서 트럭의 경우 구조적 변형을 피하기 위해 120톤 강화 모델을 선호합니다.

(2) 현장 조건에 따라 설치 유형을 결정하십시오.고정 혼합 플랜트는 기초 유형을 선택합니다. 임시 현장이나 자주 이동하는 장비는 무기반 이동형을 선택합니다.

(3) 환경 요구 사항에 따른 구성 일치:환경 검사가 엄격한 도시 지역 및 지역에는 완전 밀폐형 방수 인클로저가 장착되어 있습니다.

(4) 전원 표준을 확인하십시오.중동, 사우디아라비아 및 기타 지역에서는 현지 발전기 전원 공급 장치에 맞게 380V/60Hz 모델을 선택하세요.

(5) 교통량 추정:시간당 60대 이상의 차량을 보유한 차량의 경우 청소 효율성을 보장하기 위해 향상된 고유량 펌프 세트를 선택하십시오.

인기 있는 질문 및 답변

Q1: 고압 워터 제트가 믹서 트럭의 페인트와 믹싱 드럼을 손상시키나요?

A: 아니요. 물리적 마찰이 없는 비접촉식 스프레이 기술을 채택합니다. 고압의 물 흐름은 먼지만 씻어내므로 페인트와 금속 표면이 긁히지 않습니다. 이는 믹서 트럭의 빈번한 청소 요구에 맞게 특별히 최적화되었습니다.

Q2: 시멘트 슬러지로 인해 순환수 시스템이 막히기 쉬운가요?

A: 시스템에는 다단계 차단 필터 스크린과 자동 진흙 스크레이퍼가 장착되어 있습니다. 슬러지는 정기적으로 배출되며 노즐은 차단 방지 합금 설계를 채택합니다. 매일의 간단한 청소로 장기간 안정된 운전을 실현할 수 있습니다.

Q3: 비가 오거나 온도가 높은 실외 환경에서도 정상적으로 작동할 수 있나요?

A: 모든 전기 부품과 전체 구조는 방수, 방진 및 고온 저항으로 설계되었습니다. 중동의 사막 고온과 비가 오는 날씨에 적응하여 전천후 실외 환경에서 안정적으로 작동할 수 있습니다.

Q4: 장비에 복잡한 토목 공사가 필요합니까?

A: 파운데이션 타입과 무파운데이션 두 가지 옵션을 제공합니다. 무 기초 모델은 굴착 없이 평지 타설 후 시공이 가능하여 공사 시간과 비용이 절감됩니다.

Q5: 차량당 물 소비량은 얼마나 되나요? 물 절약인가요?

A: 순환 시스템에 의존하여 차량당 실제 담수 소비량은 매우 낮습니다. 물 재활용률은 90% 이상으로 혼합 플랜트의 물 비용을 크게 줄일 수 있습니다.

Q6: 장비가 원격 모니터링 및 데이터 통계를 실현할 수 있습니까?

답: 그렇습니다. 원격 모니터링 모듈을 맞춤 설정할 수 있습니다. 사용자는 장비 작동 상태, 세척 수량 및 결함 정보를 실시간으로 확인하여 차량의 지능형 관리를 실현할 수 있습니다.

운영 및 유지 관리 프로토콜

(1) 표준운영규칙

① 시동 전 침전조 수위, 배관의 조임상태, 노즐 막힘 등을 점검하십시오.

② 이상 없음을 확인한 후 자동 유도 모드를 켜면 차량이 천천히 세차장으로 진입합니다.

③ 하중 지지 플랫폼에 장기간 압력이 가해지지 않도록 차량을 세척 구역에 오랫동안 주차하지 마십시오.

④ 일상 작업이 끝나면 시멘트 잔여물이 굳는 것을 방지하기 위해 파이프라인과 노즐을 깨끗한 물로 씻어냅니다.

(2) 계층적 유지관리 일정

① 일상 점검

● 물의 흐름을 원활하게 하기 위해 필터망 표면의 잡화와 슬러지를 청소합니다.

● 노즐이 막혔는지 확인하고 제때에 청소해 주십시오.

● 워터펌프의 수압과 작동음 등을 관찰하고 이상이 있을 경우 즉시 조치하십시오.

● 진흙 축적량에 따라 침전조의 슬러지를 정기적으로 청소하십시오.

② 주간 점검

● 모든 배관 조인트와 연결 볼트를 조여 누수 및 구조적 풀림을 방지합니다.

● 적외선 센서를 검사하여 표면 먼지를 제거하고 민감한 유도를 보장합니다.

● 자동 진흙 긁기 장치의 움직이는 부분에 윤활유를 바르십시오.

● 수압 게이지 및 제어 매개변수를 교정합니다.

③ 월간 유지 관리

● 하중 지지 플랫폼과 프레임의 변형이나 용접 균열에 대한 전반적인 검사.

● 순환탱크 내부 및 배관 내부를 깨끗하게 세척하여 스케일을 제거합니다.

● 제어 시스템의 과부하, 경보 및 기타 보호 기능을 테스트하십시오.

④ 분기별 유지관리

● 워터펌프 및 전선의 노후화 여부를 점검하고 노후화된 부품을 적시에 교체하십시오.

● 정격 성능을 복원하기 위해 전체 기계의 작동 매개변수를 포괄적으로 디버깅합니다.

⑤ 연간 점검

● 프레임과 하중 지지 플랫폼의 전반적인 녹 제거 및 재도색.

● 심하게 마모된 노즐 및 씰링 부품을 전면 검사하고 교체합니다.

● 잠재적인 오류를 제거하기 위한 시스템 전체 부하 테스트 작동.

(3) 착용부품 교환주기

① 스프레이 노즐:8~10개월

② 파이프라인 밀봉 링:6~8개월

③ 필터 화면:5~7개월

④ 워터펌프 취약 부속품:10~12개월

관습

우리는 글로벌 고객을 위해 풀세트 맞춤형 맞춤 서비스를 제공합니다.

① 하중 및 크기 맞춤화:차량 크기와 현장 공간에 따라 80/120톤 하중 지지 모델과 전체 치수를 맞춤화하세요.

② 기능 사용자 정의:원격 모니터링, 데이터 통계, 소독 스프레이 및 기타 확장 기능을 추가합니다.

③ 구조 맞춤화:완전히 밀폐된 인클로저, 방수 캐노피 및 모바일 모바일 섀시를 맞춤화하세요.

④ 매개변수 사용자 정의:수압, 청소시간, 분사범위를 조정하세요.

⑤ 외관:본체 색상을 사용자 정의하십시오.

⑥ 전원 사용자 정의:50Hz/60Hz 및 특수 전압 표준에 적응합니다.

7 모든 맞춤형 제품은 국제 표준을 준수하며 완전한 기술 도면을 제공합니다.

글로벌 배송

① 거래조건:EXW, FOB, CIF, CFR 및 기타 국제 주류 무역 조건을 지원합니다.

② 물류협력:유럽, 중동, 동남아시아, 아프리카 및 기타 지역에 상품을 안전하고 정시에 배송하기 위해 장기간 신뢰할 수 있는 국제 화물 운송업체와 협력하세요.

③ 컨테이너 적재 최적화:고객의 배송 비용을 절약하기 위해 레이아웃을 최적화하십시오.

인증 및 글로벌 지원

(1) 자격증명서

전체 기계는 CE, ISO 9001, ISO 14001 및 기타 국제 권위 있는 인증을 통과했습니다. 해외 통관, 프로젝트 입찰 및 제3자 검사를 지원하기 위해 완전한 공장 검사 보고서, 전기 안전 인증서 및 기술 문서가 제공됩니다.

(2) 판매 후 지원

① 보증기간:1년 전체 기계 보증.

② 기술지원:7×24시간 다국어 원격 영상 안내. 해외 현장 설치, 시운전 및 운영자 교육을 제공합니다.

③ 예비 부품 공급:글로벌 해외 창고 레이아웃, 완전한 예비 부품을 신속하게 배송하여 장비 가동 중지 시간을 줄일 수 있습니다.

④ 평생 봉사:모든 협력 고객을 위한 지속적인 기술 상담 및 장비 업그레이드 제안.

빈 타워 스프레이 스크러버라고도 알려진 SINOU 스프레이 컬럼은 전통적인 내부 필러 레이아웃을 버리고 중공 타워 본체 + 다층 소용돌이 분무 노즐 혁신적인 구조를 채택합니다. 콘크리트 배칭 플랜트 폐수의 CO2 중화반응 시 발생하는 시멘트 분진, 알칼리성 배가스 막힘 문제를 해결하기 위해 독자적으로 개발한 가스정화탑입니다.

미세한 사막 모래 먼지를 포함하는 폐가스가 탑에 유입되면 순환하는 중화액이 짙은 안개를 형성하여 알칼리 성분을 흡수하고 먼지 입자를 가두어 줍니다. 정화된 가스는 배출 기준에 도달하고, 폐액은 주기적 재사용을 위해 수처리장으로 다시 흘러갑니다.

전체 세트는 HDPE 슬러리 파이프와 일치할 때 완전한 가스-물 폐쇄 루프 처리 시스템을 형성할 수 있습니다.챔버 필터 프레스그리고헤비 듀티 믹서 트럭 세탁기.

역류 기액 흡수 작동 원리

많은 고객은 스프레이 컬럼이 내부 필러 없이 어떻게 높은 정화 효율을 달성하는지 궁금해합니다. 핵심 역류 공정에는 6개의 연속 작동 단계가 있습니다.

(1) 먼지가 포함된 알칼리성 배가스는 탑 바닥의 접선 공기 흡입구에서 유입되고, 회전하는 공기 흐름은 초기에 큰 시멘트 입자를 분리하여 노즐 막힘 위험을 줄입니다.

(2) 가스는 충전재 방해 없이 중공 타워 캐비티를 따라 위쪽으로 흐르며 바람 저항 손실이 매우 적습니다.

(3) 타워 상부의 다층 소용돌이 분무 노즐은 중화액을 아래쪽으로 분사하여 수많은 작은 액체 방울을 형성합니다.

(4) 상향 배가스와 하향 미스트가 완전히 충돌 접촉하여 알칼리성 물질이 중성 액체와 화학적으로 반응하여 미세먼지가 물방울에 싸여 포집된다.

(5) 정제된 청정가스는 타워 상단의 접힌 판형 미스트 제거기를 통과하여 혼입된 물 미스트를 차단한 후 배출됩니다.

(6) 먼지가 포함된 혼합 폐액은 하부 액체 저장조로 유입되고 순환 펌프는 이를 HDPE 슬러리 파이프를 통해 탄소 중립 폐수 시스템으로 다시 보내 침전 및 재분무합니다. PLC 시스템은 PH 감지기와 연결하여 배가스 알칼리도에 따라 살포액 공급량을 자동으로 조정하므로 수동 실시간 조정이 필요하지 않습니다.

모듈식 분할 타워 내부 구성 요소 레이아웃

SINOU 스프레이 컬럼의 모든 부분은 분할 플랜지 연결 설계를 채택하여 해상 화물 운송 및 현장 조립에 편리합니다. 모든 젖은 부품은 장기간의 알칼리성 먼지 작업 조건에 맞게 부식 방지 처리되어 있습니다.

(1) 메인 분할 타워 본체:PP, FRP 또는 304 스테인레스 스틸 재질 옵션, 분할 플랜지 접합으로 단일 부품 운송량 감소

(2) 접선 먼지 분리 공기 흡입구:대형 시멘트 슬래그를 미리 침전시켜 노즐에 직접적인 영향을 주지 않는 나선형 공기 흡입 구조

(3) 다층 소용돌이 분무 노즐 그룹:대구경 유로 설계로 100μm 사막 고운 모래에도 쉽게 막히지 않음

(4) V형 접이식 판 미스트 제거기:액체 미스트 혼입을 제거하고 2차적인 물 미스트 배출을 방지하기 위해 타워 출구에 설치됩니다.

(5) 통합 바닥 액체 저장 챔버:펌프 시작-정지 연결 제어를 실현하는 액체 레벨 트랜스미터 장착

(6) 측면 검사 맨홀 및 투명 관찰 창:전체 타워를 분해하지 않고 정기적인 노즐 청소를 위해 유지보수 포트를 예약합니다.

(7) 외부 독립 순환 펌프 장치:타워 외부의 분리된 레이아웃, 유지보수 및 펌프 교체 용이

독특한 막힘 방지 및 부식 방지 제품 특징

(1) 무충전재 중공 타워 코어 설계:기존 충전 타워가 시멘트 미세 모래로 막히는 일반적인 오류를 근본적으로 제거하고 유지 관리 주기를 크게 연장합니다.

(2) 소용돌이 대유량 노즐:일반 직선형 노즐에 비해 막힘 방지 성능이 70% 이상 향상되어 중동 사막 모래 작업 조건에 적합합니다.

(3) 다양한 부식 방지 재료 옵션:배가스의 다양한 알칼리도에 따라 유연한 매칭 타워 재료, 높은 알칼리 환경에서 긴 서비스 수명

(4) 낮은 바람 저항 에너지 절약 구조:공기 흐름을 차단하는 필러가 없으며, 채워진 타워에 비해 팬 전력 소비가 거의 30% 감소합니다.

(5) 모듈식 분할 운송:타워는 여러 개의 작은 섹션으로 나누어져 있으며 이를 표준 컨테이너에 적재하여 해상 운송 비용을 절감할 수 있습니다.

(6) 지능형 연결 스프레이 시스템:실시간 PH 신호 피드백은 자동으로 액체 공급을 조정하여 중화제 소비를 줄입니다.

(7) 전체 라인 매칭 호환성:챔버 필터 프레스 및 대형 믹서 트럭 세탁기와 원활하게 연결되어 통합 혼합 플랜트 환경 보호 장비 세트를 구축할 수 있습니다.

전체 시리즈 크기 및 풍량 매개변수 목록

콘크리트 플랜트에 적합한 스프레이 스크러버 컬럼을 선택하는 방법은 무엇입니까?

많은 엔지니어링 구매자는 참조용으로 분류된 4가지 핵심 선택 표준인 스프레이 컬럼과 충전 타워를 구분하지 못합니다.

(1) 폐수 반응조 및 트럭 세척 구역의 총 배가스 생산량을 계산하여 필요한 공기 처리량을 확인합니다.

(2) 배가스가 다량의 시멘트와 사막 고운 모래를 운반하는 경우 필러 프리 스프레이 컬럼을 우선시하십시오.

(3) 장기 배가스 PH 값에 따라 해당 타워 재료를 선택하십시오. 완벽한 환경 보호 라인 구성은 HDPE 슬러리 파이프 및 슬러지 필터 프레스와 일치하는 설치 공간을 확보해야 합니다.

비교 분석: 스프레이 컬럼 VS 충전된 흡수탑

어울리는 보조 장비

SINOU 스프레이 컬럼을 구매하면 지원 환경 장비 솔루션의 전체 세트를 제공합니다. 아래 이름을 클릭하면 해당 제품 페이지로 이동합니다.

(1) HDPE 슬러리 파이프:순환식 농약 공급을 위한 PE100 내마모성 파이프라인

(2) 챔버 필터 프레스:분무순환액에서 분리된 공정슬러지 침전물

(3) 믹서 트럭 세탁기:프론트엔드 차량 청소 배기가스 포집 지원

(4) 탄소 중립 폐수 시스템:스프레이 컬럼에 중화 순환 액체 소스 제공

다중 산업 응용 시나리오

(1) 레미콘 배칭 플랜트

(2) 광산골재처리장 먼지배연가스 정화

(3) 시립 소규모 화학 작업장 알칼리 미스트 처리

(4) 사우디아라비아, UAE 사막 건설 믹싱플랜트 환경개선사업

(5) 건축자재 공장 시멘트 분말 폐가스 회수

뜨거운 고객 상담 질문

Q1: 시멘트 먼지가 섞인 사막의 고운 모래에 분사노즐이 막히나요?

A: 당사 장비는 필러 층을 취소하고 예비 먼지 분리를 위한 접선 공기 흡입구와 대유량 소용돌이 노즐을 채택합니다. 매일 간단한 물 세척으로 막힘을 효과적으로 방지할 수 있습니다.

Q2: 중동 프로젝트의 380V 60Hz 발전기 전원 공급 장치에서 스프레이 컬럼이 안정적으로 작동할 수 있습니까?

A: 모든 지원 펌프 및 제어 전기 부품은 불안정한 발전기 전류에 대한 전압 안정화 설계를 통해 이중 주파수 50/60Hz를 지원합니다.

Q3: 타워 본체에 사용할 수 있는 재료 옵션은 무엇입니까?

A: 세 가지 선택 재료: 약알칼리 작업 조건용 PP, FRP 범용 부식 방지 유형, 장기간 강알칼리 고온 환경용 304 스테인레스 스틸.

Q4: 스프레이 순환액은 반복해서 재활용할 수 있나요?

A: 먼지 포집 후 폐액은 PH 조정 및 침전을 위해 중화수 스테이션으로 다시 흘러 무작위 배출 없이 폐쇄 루프 재활용을 실현합니다.

Q5: 타워 배출구 미스트 제거기는 자주 교체해야 합니까?

A: V형 접이식 판 미스트 제거기는 우수한 접착 방지 성능을 가지며 정기적인 고압 세척만 필요하며 교체 주기는 1년 이상이 될 수 있습니다.

등급별 일일 검사 및 유지 관리 계획

(1) 일일 교대근무 점검

① 노즐 각 층의 미립화 상태를 확인하고 막힌 경우 표면 먼지를 청소합니다.

② 순환펌프의 작동음과 타워하부 저장탱크의 수위 데이터를 관찰한다.

③ 출구의 미스트 제거기에 진흙이 쌓여 공기 흐름을 차단하는지 확인하십시오.

(2) 주간 정기 점검

① 모든 타워 플랜지와 파이프라인 연결 패스너를 조입니다.

② 정확한 데이터 피드백을 보장하기 위해 PH 액체 레벨 프로브의 표면을 닦으십시오.

③ 모래 미사가 쌓이는 것을 방지하기 위해 모든 내부 노즐을 깨끗한 물로 완전히 세척하십시오.

(3) 월별 정밀점검

① 측면맨홀을 열어 타워공동 내부에 남아있는 시멘트 먼지를 청소합니다.

② 순환 펌프 밀봉 링의 노후화 및 누수 여부를 검사하십시오.

③ 자동 수위 연동 및 경보 보호 기능 테스트

(4) 분기별 점검

① 노후된 파이프라인 및 노즐 씰링 액세서리 교체

② 주탑체 부식 및 마모 종합검사

(5) 연간 전체 점검

① 미스트 제거기 어셈블리를 분해하여 깨끗이 청소합니다.

② 전기 제어 캐비닛의 전반적인 검사 및 디버깅

(6) 착용부품 교환주기

① 소용돌이 분무 노즐: 8~10개월;

② PH 검출 프로브: 12개월;

③ 펌프 밀봉 링: 6~8개월

맞춤형 개발 및 OEM 협력 옵션

(1) 풍량 맞춤화:고객의 실제 배기가스 생산량에 따라 타워 직경과 노즐 층을 조정합니다.

(2) 소재 맞춤화:폐가스 알칼리도에 따라 PP/FRP/스테인리스 철탑 본체 전환

(3) 기능 사용자 정의:저온 북부 현장을 위한 파이프라인 전기 히트 트레이싱 추가

(4) 브랜드 OEM:타워 외벽에 고객전용 로고 인쇄

(5) 전기적 맞춤화:다양한 국가에 대한 특수 전압 및 주파수 표준 적용

해외 수출 포장 및 글로벌 배송 계획

(1) 포장 방식:방수 플라스틱 필름 + 고정 수출용 목재 프레임으로 포장된 분할 타워 섹션; 정밀 센서와 컨트롤 박스는 독립적인 방습 목재 케이스에 포장되어 있습니다.

(2) 적용 가능한 거래 조건:EXW, FOB, CFR, CIF, DAP

(3) 물류 협력:안정적인 국제 화물운송업체와의 장기적인 협력, 유럽, 중동, 동남아, 아프리카로의 배송

(4) 컨테이너 최적화:분할 설계로 컨테이너 공간이 절약되고, HDPE 파이프 및 필터 프레스와 혼합하여 적재하여 전체 운송 비용을 절감할 수 있습니다.

공장 자격 및 장기 판매 후 보호

(1) 제품 인증:CE, ISO9001, ISO14001 국제 표준 인증서, 해외 입찰 및 통관을 위한 완벽한 공장 테스트 보고서

(2) 보증 규정:스프레이 컬럼 본체 및 보조 펌프에 대한 1년 전체 보증

(3) 글로벌 애프터 서비스:7×24 다국어 원격 영상 안내, 해외 현장 설치 및 시운전 교육 가능
