시립 하수 챔버 필터 프레스

고급 시립 하수 챔버 필터 프레스를 찾고 있다면 Sinou를 공급업체로 선택할 수 있습니다. 도시 하수처리장을 위해 특별히 설계된 챔버 필터 프레스는 고압 유압 시스템과 강화된 필터 플레이트를 통해 안정적이고 효율적인 슬러지 탈수 기능을 제공합니다. 슬러지 수분과 부피를 효과적으로 줄이고, 투명한 여과액과 건조 필터 케이크를 생성하며, 도시 환경 배출 및 폐기 기준을 완전히 충족합니다.

문의 보내기

제품 설명

중국의 신뢰할 수 있는 제조업체 및 공급업체인 SINOU는 전문적인 시립 하수 챔버 필터 프레스를 제공합니다. 에 대한 글로벌 고객. 이 장비는 유기물 함량이 높고 미세먼지가 많은 도시 슬러지를 위해 특별히 개발되었습니다. 입자 그리고 점도가 높다.

고강도 챔버 필터 플레이트와 안정적인 유압 시스템을 채택하여 철저한 실현 고액분리로 슬러지량을 대폭 줄이고 처리비용을 절감합니다. 전체 기계가 완벽하게 지원합니다. 접시 닫힘, 공급, 필터링, 접시 당김 및 케이크 배출을 포함한 자동 작동이 간단합니다. 유지 보수 및 안정적인 성능.

요구되는 필터링 영역, 플레이트 크기 및 제어 모드를 맞춤형으로 제공합니다. 다른 도시 하수 처리 용량 및 현장 조건.

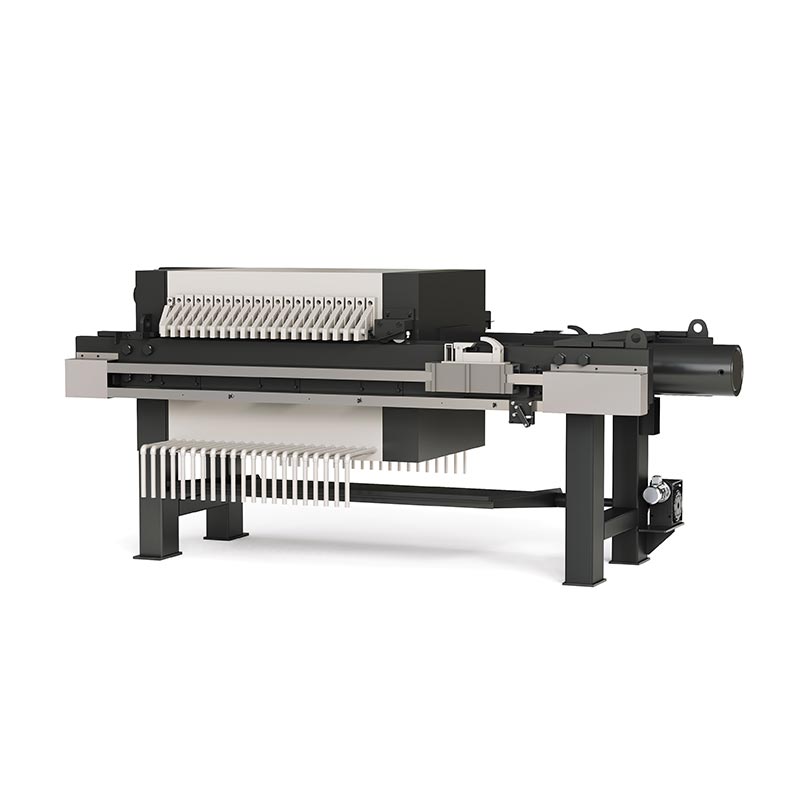

Municipal Sewage Chamber Filter Press

제품 세부정보

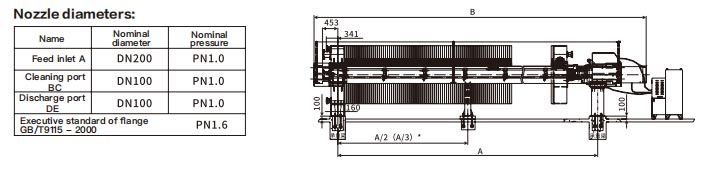

1. 노즐 및 파이프라인 사양

● 공급 입구 A: DN200, 공칭 압력 PN1.0

● 크리닝 포트 BC : DN100, 공칭압력 PN1.0

● 토출구 DE: DN100, 공칭압력 PN1.0

● 플랜지 표준: GB/T9115-2000, PN1.6

● 대구경 투입구로 고형분 함량이 높은 도시슬러지의 원활한 투입을 보장하여 효과적으로 장시간 연속 작동 중 막힘. 표준화된 청소 및 배출 포트가 파이프라인을 만듭니다. 유지관리 및 잔여물 배출이 더욱 편리해졌습니다.

2. 구조적 차원의 세부사항

● 프런트엔드 설치 치수: 453mm / 341mm

● 투입구 중심 높이 : 160mm

● 하단 지지 높이 : 100mm

● 도보 거리: A; 전체 길이: B

● 중간 지지 위치: 대형 모델의 경우 A/2(A/3)

● 합리적인 높이 레이아웃은 기존 하수처리장 설치 공간과 일치합니다. 다점 중간 지지대 프레임 안정성을 향상시켜 장기간 고하중 작업 조건에서 변형을 방지합니다.

3. 핵심 기술 매개변수(도면 및 시 작업 조건)

● 필터링 압력: ≤0.6MPa

● 작동온도 : -10~90℃

● 최대 유압 보호 압력: 29MPa

● 최대 수압압력 : 25MPa

● 오일 실린더의 최대 유효 스트로크: 750mm

● 압축 오일 실린더의 호칭 직경: 320mm

● 유압 스테이션 모터 출력: 4.0+2.2KW

● 고압의 안정적인 유압시스템으로 지속적인 압착력을 제공하여 24시간 연속 탈수에 적합 유기물 함량이 높고 입자가 미세한 도시 슬러지.

4. 재료 및 구조 설계 세부 사항

● 필터 플레이트: 강화 폴리프로필렌 챔버 필터 플레이트, 고압 저항, 노화 방지, 쉽지 않음 장기간의 도시 슬러지 부식으로 인해 변형됩니다.

● 프레임: 녹슬지 않는 페인트 처리된 튼튼한 탄소강 프레임, 강력한 내하력, 전반적으로 안정적 구조.

● 여과포 : 생활슬러지용 특수 막힘방지 여과포로 투수성이 높고 막힘이 없음 미세한 유기 입자에 의해.

● 유압 시스템: 밀봉된 유압 부품, 안정적인 압력 출력, 낮은 고장률.

5. 작업과정 세부사항

● 유압 시스템은 필터 플레이트를 단단히 압축하여 밀봉된 필터 챔버를 형성합니다.

● 생활 슬러지는 DN200 대구경 공급 유입구를 통해 챔버로 펌핑됩니다.

● 안정적인 여과 압력 하에서 고액 분리가 실현됩니다. 여과액은 배출구를 통해 흘러나옵니다.

● 여과 후 필터판이 자동으로 당겨져 열리면서 건조된 필터 케이크가 떨어집니다.

● 클리닝 포트를 통한 정기적인 클리닝으로 장기간 작동 시 장비를 원활하게 유지합니다.

6. 도시 중심 디자인 하이라이트

● 고점도 도시슬러지에 적합한 대구경 투입구

● 장시간 연속 작동을 위한 다중 지지 프레임 설계

● 유지관리가 적은 구조로 하수처리장 운영비 절감

하수 처리 파이프라인 시스템과 쉽게 연결할 수 있는 표준화된 포트

Municipal Sewage Chamber Filter Press

매개변수 사양

필터링 면적(m²)	560	600	630	650	700*	710*	750*	800**	850**	900**	950**	1000**
필터 플레이트 수(개)	81	87	93	95	103	105	111	117	125	135	143	147
필터판 두께(mm)	70	70	70	70	70	70	70	70	70	70	70	70
필터 케이크 두께(mm)	30	30	30	30	30	30	30	30	30	30	30	30
필터실 부피(m³)	8.09	8.69	9.29	9.49	10.29	10.49	11.49	11.69	12.49	13.49	14.29	14.69
기초 거리 A(mm)	8470	8890	9310	9450	10010	10150	10570	10990	11550	12250	12810	13090
모터 길이 B(mm)	10600	11020	11440	11580	12140	12280	12700	13120	13680	14380	14940	15220
전체 중량(kg)	36500	38000	39300	39700	41800	42200	43500	45100	46900	49200	51000	51900

메모:"*"가 있는 항목은 한 쌍의 중간 지지대가 있음을 의미합니다.

※ 이 매개변수는 모델 선택 참고용으로만 사용됩니다. 정확한 데이터는 도면을 참조하세요. 제공됩니다.

작동 원리

시립 하수 챔버 필터 프레스는 유압 압축 + 압력 공급 여과 원리를 채택합니다. 연속 4단계로 완성되는 도시 하수 슬러지의 효율적인 고액분리를 실현합니다.

1. 필터 플레이트 압축 및 챔버 형성

유압 시스템은 오일 실린더를 구동하여 테일 플레이트를 앞으로 밀고 모든 챔버 필터를 단단히 압축합니다. 헤드 플레이트와 테일 플레이트 사이의 플레이트. 밀봉된 중공 필터 챔버는 인접한 필터 사이에 형성됩니다. 슬러지 여과를 위한 폐쇄 공간을 제공하는 플레이트입니다.

2. 슬러지 공급 및 초기 여과

생활 슬러지는 대구경 DN200 공급 입구를 통해 각 필터 챔버로 펌핑됩니다. 안정적인 수유 중 압력이 가해지면 슬러지의 물이 여과포를 관통하여 액체 배출구에서 흘러나오고 고체 입자는 필터 천에 의해 차단되고 점차적으로 챔버 내부에 축적되어 필터 케이크를 형성합니다.

3. 심층 여과 및 케이크 형성

계속 공급하면 필터 케이크가 점차 두꺼워집니다. 고압 유압 시스템은 안정적인 유지 필터 플레이트의 견고한 밀봉을 보장하는 압축력. 도시의 미세한 유기 입자 및 부유 물질 슬러지는 완전히 트랩되어 일정한 압력 하에서 철저한 탈수가 이루어집니다.

4. 자동 플레이트 풀링 및 필터 케이크 배출

여과가 끝나면 유압 시스템이 오일 실린더를 수축시킵니다. 플레이트 당김 장치가 필터를 당깁니다. 접시가 하나씩 열립니다. 중력에 의해 탈수된 건조 필터 케이크가 자동으로 떨어지면서 작업이 완료됩니다. 주기. 청소 포트는 파이프라인 막힘을 방지하기 위해 정기적인 잔류물 세척에 사용됩니다.

이 기계식 압력 여과 구조는 고농도 유기물, 미립자 도시 슬러지, 안정적인 탈수효과, 저수분 필터케이크, 투명한 여과액으로 도시하수를 완벽하게 충족시켜줍니다. 치료 요구 사항.

시립 하수 챔버 필터 프레스 사용 시 주의 사항

1. 수술 전 주의사항

● 시립 하수 챔버 필터 프레스를 시작하기 전에 모든 필터 플레이트가 깔끔하게 배열되어 있는지 확인하고 필터 천은 평평하고 손상되지 않았으며 접히거나 손상되지 않아 슬러지 누출을 방지할 수 있습니다.

● 필터 프레스의 유압 오일 레벨, 오일 품질 및 파이프라인 견고성을 검사합니다. 오일을 보충하거나 교체하십시오. 악화.

● 공급 펌프 압력이 안정적인지 확인하십시오. 오랫동안 빈 부하로 장비를 시동하지 마십시오.

● 전기 제어 시스템, 센서 및 비상 정지 기능을 점검하여 정상적으로 작동하는지 확인하십시오.

● 도시 슬러지를 공급하기 전에 모든 청소 포트와 배출 포트가 막히지 않았는지 확인하십시오.

2. 사용시 주의사항

● 공급압력은 정격범위(<0.6MPa) 내에서 엄격하게 제어하여 과도한 압력으로 인한 파손을 방지합니다. 필터 프레스의 필터 플레이트 및 필터 천.

● Do not feed oversized impurities, hard debris or large particles to avoid blocking the DN200 feed inlet or 장비의 필터 플레이트를 긁습니다.

● 슬러지 농도를 모니터링합니다. 고유기성 도시 슬러지에 응집제를 합리적으로 첨가하여 여과 성능 향상 효율성.

● 지속적이고 안정적인 작동을 유지하십시오. 탈수 안정성에 영향을 미치는 빈번한 시작-정지를 피하십시오.

● 압력 변화와 여과액 상태를 실시간으로 관찰합니다. 누출 또는 비정상적인 경우 즉시 작동을 중지하십시오. 압력이 발생합니다.

● 자동 운전 중에는 풀 플레이트 트롤리, 체인, 기어 등 움직이는 부품을 만지지 마십시오.

3. 수술 후 및 일상관리 시 주의사항

● 매 배치 제거 후 필터 천, 필터 챔버 및 필터 프레스의 모든 포트를 철저히 청소하십시오. 잔여 도시 슬러지 및 유기 먼지를 제거하여 막힘 및 냄새를 방지합니다.

● 유압 시스템을 깨끗하게 유지하고 오수가 유압 오일에 유입되지 않도록 하여 부품 부식을 방지하십시오.

● 프레임, 볼트, 지지대를 정기적으로 점검하십시오. 장비의 구조적 안정성을 유지하려면 느슨한 부품을 조이십시오.

● 마모된 여과포와 노후된 씰을 적시에 교체하여 도시 하수의 장기적 안정적인 성능을 보장합니다. 챔버 필터 프레스.

● 장비를 건조하고 환기되도록 유지하십시오. 부식성 하수에 오랫동안 프레임을 담그지 마십시오.

4. 안전 및 장기간 사용 시 주의사항

● 전기 안전 사양을 엄격히 준수하십시오. 필터 프레스를 유지 관리하는 동안 전원 공급을 차단하십시오.

● 전문가의 지도 없이 유압 및 프로그램 변수를 임의로 조정하지 마십시오.

● -10℃ ~ 90℃의 작동 온도 범위 내에서 작동하십시오. 과열 작동을 피하십시오.

● 장기간 가동을 중단할 경우에는 모든 부품을 깨끗이 청소한 후 잔여물을 배출하고 방청 처리를 하십시오.

왜 SINOU를 선택해야 합니까?

1. 전문적인 지자체 중심의 맞춤형 디자인

당사의 도시 하수 챔버 필터 프레스는 고농도 유기물, 미세 입자 및 점성 도시에 특별히 최적화되어 있습니다. 하수슬러지. 대구경 DN200 공급 입구와 넓어진 흐름 채널은 막힘을 효과적으로 방지하고 완벽하게 도시 하수 처리장의 작업 특성과 일치합니다.

2. 안정적인 고압 성능 및 안정적인 탈수 효과

고압유압시스템(최대다짐압력 25MPa)을 탑재하여 안정적인 작동을 유지합니다. 24시간 연속 작동을 위한 압착력. 저수분 필터 케이크와 투명한 여과액을 보장하여 하수 처리장은 엄격한 환경 배출 기준을 꾸준히 충족하고 있습니다.

3. 내구성이 뛰어난 소재 및 긴 서비스 수명

우리는 제품에 두꺼운 강화 폴리프로필렌 필터 플레이트와 견고한 부식 방지 강철 프레임을 채택했습니다. 전체 기계는 슬러지 부식 및 구조적 변형을 방지하여 교체 및 유지 관리를 크게 줄입니다. 장기 지방자치단체 프로젝트의 비용.

4. 완전 자동 및 노동 절약형 작동

당사의 필터 프레스는 플레이트 폐쇄, 공급, 필터링, 플레이트를 포함한 지능형 PLC 자동 제어를 지원합니다. 당김 및 케이크 배출. 수동 개입을 줄이고 인건비를 낮추며 전반적인 하수를 개선합니다. 치료 효율성.

5. 엄격한 품질검사 및 표준화된 생산

모든 제품은 배송 전 전부하 압력 테스트, 밀봉 테스트, 전기 안전 테스트를 거칩니다. 모두 제품은 완전한 테스트 보고서 및 인증을 통해 국제 산업 표준을 준수합니다.

6. 완벽한 애프터 세일즈 지원 및 프로젝트 경험

우리는 전 세계적으로 도시 하수 프로젝트에 대한 풍부한 실무 경험을 보유하고 있습니다. 현장 설치 안내를 해드립니다. 필터 프레스에 대한 작동 교육, 예비 부품 공급 및 장기적인 기술 애프터 서비스.

7. 비용 효율적이고 성숙한 솔루션

멤브레인 필터 프레스와 비교하여 당사의 필터 프레스는 구매 및 운영 비용이 저렴하고 성능이 안정적입니다. 유지 관리가 더 간단합니다. 도시 하수를 위한 가장 비용 효율적인 고액 분리 솔루션입니다. 치료.

샘플 정책

우리는 샘플이나 시험 기계를 제공하지 않습니다. 우리의 시립 하수 챔버 필터 프레스는 대용량, 중량, 높은 생산 비용 및 맞춤형 구성. 소량 샘플로 제작 및 운송이 불가능합니다.

품질을 확인하려면 다음을 확인하세요.

● CE 인증

● UL 508 테스트 보고서

● 공장제작 영상

● 현장 작동 영상

● 도시하수사업 완료사례

● 배송 전 제3자 검사

제품 보증을 위해 현장 공장 검사, 온라인 생방송 검사, 제3자 검사를 지원합니다. 품질은 귀하의 프로젝트 요구 사항을 충족합니다.

일반적인 문제 및 솔루션

1. 필터 플레이트 사이의 슬러지 누출

● 원인: 필터 천이 접혔거나 손상되었습니다. 필터 플레이트가 완전히 닫히지 않았습니다. 공급 압력이 너무 높습니다.
● 해결책: 필터 천을 평평하게 다시 설치하십시오. 손상된 천을 교체하십시오. 유압을 점검하십시오. 공급 압력을 줄입니다. 필터프레스.

2. 여과포나 공급구가 쉽게 막힘

● 원인: 생활슬러지에는 유기입자가 미세하거나 점도가 높거나 응집제가 부족합니다.
● 해결책: 응집제를 적절하게 첨가하십시오. 필터 천을 정기적으로 청소하십시오. 필터에는 특수 막힘 방지 필터 천을 사용하십시오. 누르십시오.

3. 필터 케이크 수분이 너무 높음

● 원인: 프레싱 압력이 부족합니다. 짧은 여과 시간; 필터 천이 막혔거나 닳았습니다.
● 해결책: 작업 압력을 높입니다. 여과 시간을 연장하십시오; 도시 하수 필터 천을 청소하거나 교체하십시오. 챔버 필터 프레스.

4. 탁하고 맑지 않은 여과액

● 원인: 필터 천이 파손되었습니다. 밀봉 실패; 필터 플레이트가 손상되었습니다.
● 해결책: 손상된 필터 천을 교체하십시오. 밀봉 부품을 확인하십시오. 필터 프레스의 필터 플레이트를 수리하거나 교체하십시오.

5. 유압 시스템에 압력이 가해지지 않거나 느린 동작이 발생합니다.

● 원인: 낮은 유압 오일 수준; 오일 누출; 유압 부품이 마모되었거나 결함이 있습니다.
● 해결책: 유압 오일을 보충하십시오. 누출 점검 및 수리; 필터 프레스의 결함이 있는 부품을 교체하십시오.

6. 자동 작동이 비정상이거나 사이클이 멈췄습니다.

● 원인: 센서 정렬 불량; 프로그램 매개변수 오류; 불안정한 전원 공급 장치.
● 해결책: 센서 위치를 조정하십시오. 재설정 제어 프로그램; 필터 프레스의 안정적인 전압을 보장합니다.

7. 자동으로 떨어지기 어려운 필터 케이크

● 원인: 슬러리가 너무 끈적거립니다. 낮은 탈수 효과; 필터 천 노화.
● 해결책: 응집 효과를 최적화합니다. 누르는 시간을 연장하십시오; 필터 프레스의 접착 방지 필터 천을 교체하십시오.

8. 장비 소음이나 진동이 너무 크다

● 원인: 기초가 고르지 않음; 볼트가 느슨해졌습니다. 움직이는 부품의 윤활 상태가 좋지 않습니다.
● 해결책: 설치 지면을 수평으로 유지하십시오. 고정 볼트를 조이십시오. 필터 프레스의 움직이는 부분에 윤활유를 바르십시오.

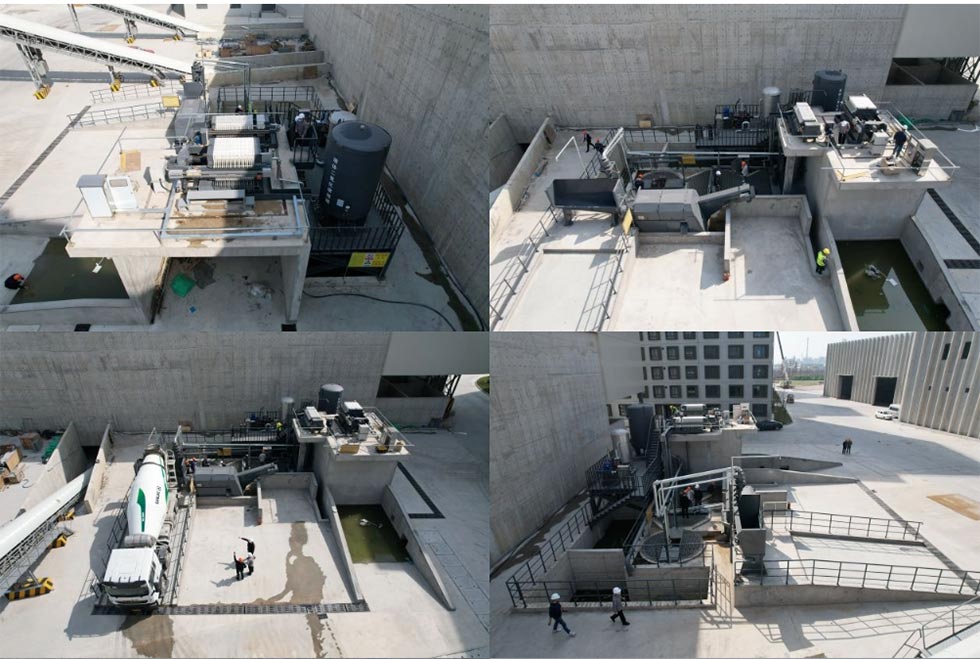

프로젝트 사례: 상하이 CITIRAISE 건설그룹 신건축자재 Lishui Co., Ltd.

1. 프로젝트 배경

Shanghai CITIRAISE Construction Group New Building Materials Lishui Co., Ltd.는 프리캐스트 분야의 핵심 기업입니다. 콘크리트 부품, 상업용 콘크리트, 새로운 건축 자재 생산. 대규모 생산 과정에서 건축슬러지, 콘크리트 폐수, 혼합잔유물 등이 다량 발생하며 점도가 높고, 미세 입자 및 환경 보호 방전에 대한 높은 요구 사항. 고객은 안정을 원했고, 현장 환경 보호를 충족하는 효율적인 완전 자동 고액 분리 솔루션 생산 요구.
