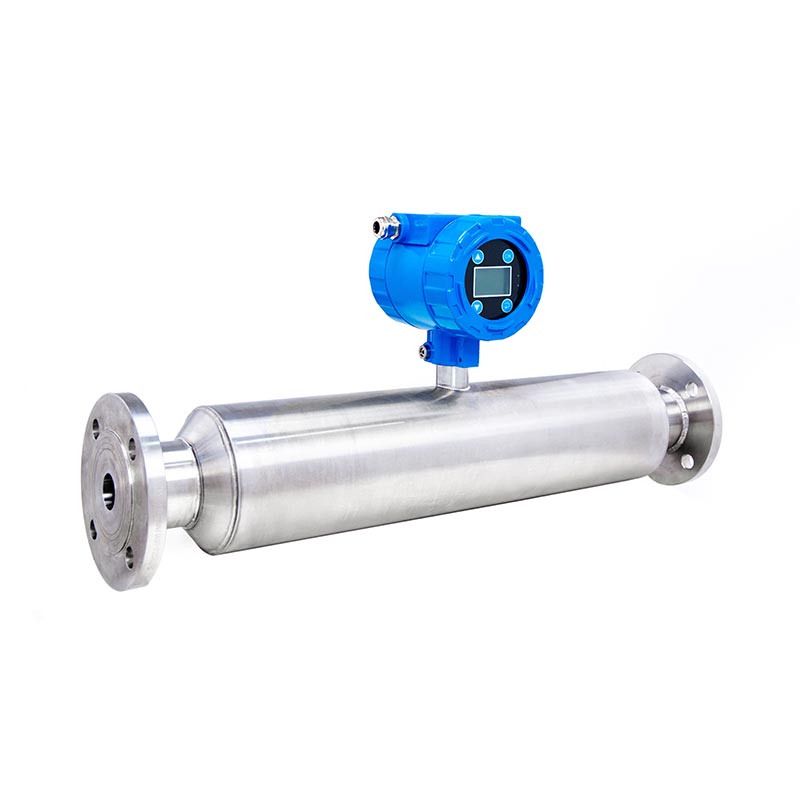

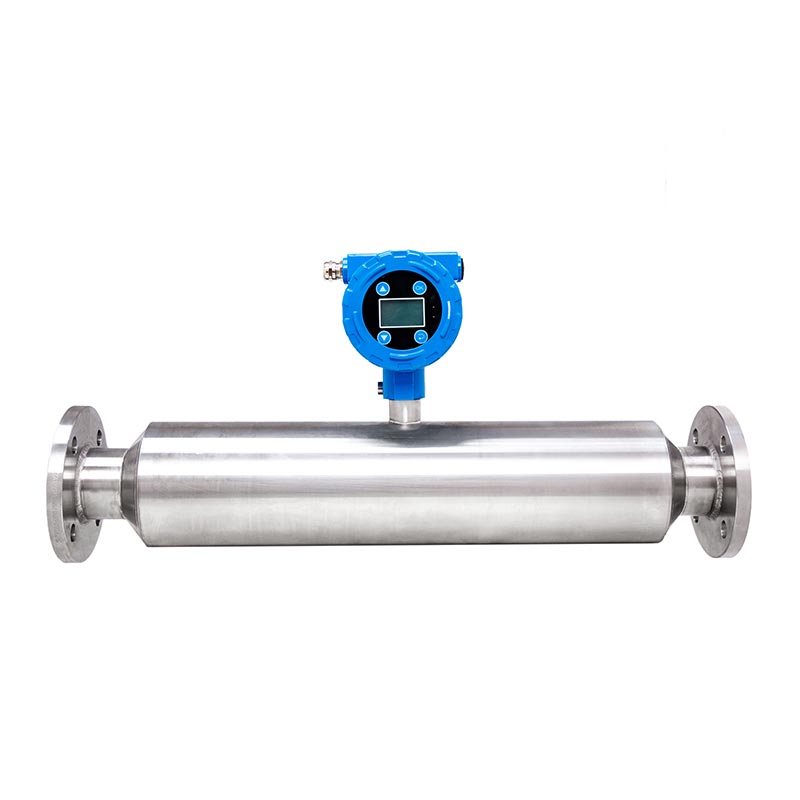

폐수 진창 처리 프로젝트를 위한 높은 정밀도 산업 파이프라인 슬러리 농도 미터

SINOU는 온라인 환경 모니터링 장비 전문 제조업체로 맞춤형 고정밀 제품을 공급합니다. 글로벌 도시 폐수를 위한 폐수 슬러지 처리 프로젝트를 위한 산업용 파이프라인 슬러리 농도 측정기 공장, 전기도금을 하는 폐수 처리장 및 산업 폐액 처리 기업.

개발된 타겟팅 혼합 하수처리 과정에서 발생하는 유기불순물, 미세한 미사, 잔류 응집제를 함유한 슬러지, 모두 젖음 구성 요소는 부식성 폐수에 대한 옵션으로 316L/티타늄 맞춤화와 함께 표준 SUS304 스테인리스 스틸을 채택합니다. 실시간 4~20mA 및 RS485 이중 신호는 폐수 중앙 PLC 캐비닛을 연결하여 슬러지 펌프 주파수를 조정하고 자동으로 부피를 추가하는 응집제.

파이프 직경, 측정 범위 및 방폭 수준을 맞춤 설정할 수 있습니다. 전체 공정 폐수 처리를 위한 지능형 폐쇄 루프 슬러지 처리 시스템입니다.

고정밀 산업용 파이프라인 슬러리 농도 측정기란 무엇입니까?

폐수 슬러지 처리 프로젝트를 위한 고정밀 산업용 파이프라인 슬러리 농도 측정기는 SINOU가 독립적으로 개발한 전문 인라인 온라인 모니터링 장비로 특별히 맞춤 제작되었습니다. 도시 하수 처리장, 산업 화학 폐수의 전체 공정 슬러지 농도 연속 감지 역 및 다양한 환경 슬러지 처리 엔지니어링 프로젝트.

만능삽입형과 다름 시중에 판매되는 농도 센서는 풀스루 플랜지 파이프라인 통합 구조로 설계되었습니다. 최적화된 비핵 초음파 감지 원리를 채택하여 슬러지 이송 파이프라인에 직접 장착됩니다. 방사능 위험 없이 활성 슬러지의 중단 없는 실시간 온라인 고형분 테스트를 실현합니다. 농축 슬러지, 잉여 슬러지, 미세 실트, 부유 섬유 및 잔류물이 포함된 혼합 유기 슬러지 폐수관 내부의 응집제.

1. 핵심 디자인 방향 및 디자인 목적

폐수 슬러지 처리 프로젝트를 위한 이 고정밀 산업용 파이프라인 슬러리 농도 측정기는 폐수 슬러지의 업계 문제점을 겨냥한 맞춤형 제품: 생화학적 폭기에 의해 생성된 거품, 유기성 슬러지 부착, 미사 퇴적물로 인한 불안정한 농도 변동 및 빈번한 배관 막힘.

이는 전통적인 수동 샘플링 및 실험실 테스트 모드, 출력 표준 4~20mA 및 RS485 디지털 신호는 폐수 처리장 중앙 PLC 제어 캐비닛과 도킹되며 자동으로 연결됩니다. 폐쇄 루프 지능형 슬러지를 구축하기 위한 가변 주파수 슬러지 공급 펌프 및 자동 응집제 투입 시스템 처리 제어, 슬러지 탈수 품질 안정화, 약품 사용량 절감 및 일일 수동 유지관리 비용 절감 폐수 처리 프로젝트를 위해.

2. 작업 메커니즘 소개

핵심 측정 기술은 업그레이드된 초음파 음향 감쇠 감지입니다. 폐수슬러지 발생시 내부 초음파 프로브가 내장된 기기의 전체 구멍 측정 구멍을 통해 지속적으로 흐릅니다. 고정 주파수 초음파를 흐르는 매체에 전달합니다. 부유 유기 입자, 미사 및 미세 기포 슬러지 내부에 초음파 에너지를 흡수하고 분산시키며, 내장된 고정밀 칩이 실시간 슬러지를 계산합니다. 독립적인 온도와 음속의 감쇠 정도를 분석하여 고체 농도 값을 측정합니다. 매체로 인한 측정 오류를 제거하기 위해 생산 중에 사전 보정된 압력 보상 프로그램 온도 및 파이프라인 압력 변동.

자동으로 최적화된 자가 학습 간섭 방지 알고리즘 폭기 마이크로버블과 하수슬러지 특유의 미세한 유기섬유로 인한 교란을 필터링하여 장기간의 오염을 방지합니다. 복잡한 폐수 작업 조건에서도 안정적인 측정 정확도를 제공합니다.

3. 구조 및 재료 구성

● 메인 측정 튜브 본체: 내부 사각지대가 없는 완전 직선 이음매 없는 파이프라인 구조, 표준 두꺼운 SUS304 스테인레스 스틸을 기본 습식 재료로 선택적으로 SUS316L 또는 티타늄 합금 사용자 정의 고산성, 고알칼리성, 유성 부식성 산업 폐수 슬러지; 정밀 연마가 가능한 내벽 또는 유동 채널 내부의 유기 슬러지 부착 및 퇴적물 침착을 줄이기 위한 초경면 연마.

● 상단 통합 송신기 어셈블리: IP65 방진 및 방수 디지털 디스플레이 송신기 쉘, 주조 알루미늄 표준 하우징, 옵션으로 제공되는 전체 스테인레스 스틸 부식 방지 쉘 및 맞춤형 방폭형 Ex d 휘발성 유해 가스가 있는 화학 작업장용 쉘; 로컬 LED 실시간 농도 표시 장착 원격 기록 데이터 저장 및 내보내기를 위한 화면 및 옵션 클라우드 데이터 전송 모듈.

● 내장형 정밀 감지 코어: 파이프 구멍 내부에 사전 조립된 완전히 잠긴 초음파 감지 구성 요소, 모두 전자 부품은 환경 적응성을 향상시키기 위해 조립 전에 고온 저온 노화 테스트를 통과합니다.

4. 주요 응용 시나리오

그것은 반환 활성 슬러지 파이프라인, 농축기 출구 파이프라인, 탈수 공급 파이프라인에 널리 설치됩니다. 도시 국내 하수 처리장뿐만 아니라 전기 도금, 식품 양조 파이프 라인을 운반하는 잔류 슬러지, 정밀 화학 폐수 처리장 및 하천 준설 슬러지 중앙 처리 프로젝트, 슬러지 농축부터 최종 탈수 처리까지 전체 체인 슬러지 농도 모니터링.

5. 최종 사용자를 위한 핵심 기능 가치

매일 반복되는 수동 샘플링 및 실험실 밀도 검사를 취소하여 현장 테스트 인건비를 크게 절감합니다.

실시간 농도에 따른 자동 펌프 속도 조정 실현, 파이프라인 막힘률 70% 이상 감소 빈번한 종료 청소 손실을 줄입니다.

지능형 응집제 자동 투여 제어로 응고제 소비를 16%~26% 줄여 생산량을 줄입니다. 폐수공장 운영비;

안정적인 슬러지 공급으로 후공정 벨트 필터 프레스의 탈수 일관성을 향상시키고, 슬러지를 배출하고 후속 슬러지 운송 및 매립 비용을 절감합니다.

6. 자격기준

모든 완성된 농도계는 CE 전기 안전 및 EMC 인증 및 ISO 품질 관리 시스템 인증을 통과하고 완료되었습니다. 해외 프로젝트 입찰, 수출 통관 및 제3자 공식에 대한 인증 문서 제공 가능 검사.

선택 방법

1. 슬러지 매체 특성 확인 및 습식 재료 선택

● 생활하수슬러지 (중성, 저부식성, 소수유기그리스, pH 6~9)

표준 두꺼운 SUS304 스테인레스 스틸 습식 버전을 선택하고 비용 효율적이며 일반 활성 슬러지와 일치합니다. 도시폐수처리장의 슬러지 및 농축 슬러지를 반환합니다.

● 전기도금/화학 산업 폐기물 슬러지(산/알칼리 부식, 고염화물, 유성 잔류물, pH 1~5 또는 10~14)

강력한 부식 방지를 위한 맞춤형 SUS316L 스테인레스 스틸 또는 티타늄 합금 습식 본체로 장기간의 화학 물질 사용을 피하십시오. 침식 및 공식 부식.

● 식품 및 의약품 폐수에서 발생하는 고점도 유성 슬러지

내벽을 초경면 연마 처리로 업그레이드하여 유기물 부착을 줄이고 유지 관리 주기를 단축합니다.

2. 작업 농도 범위 및 정밀도 등급 확인

● 저농도 생화학적 환류슬러지(0~5wt%) : 측정범위 0~10wt% 선택, 정밀도 ±0.4wt% 기준 모델; 최적의 정확도를 위해 정상 작업 농도는 전체 범위의 30%~70%를 유지합니다.

● 농축조 중농축 슬러지(5~30wt%) : 표준범위 0~50wt%(주류모델), 정밀도 ±0.3~0.4wt%, 폐수 탈수 공급 파이프라인에 가장 널리 사용됩니다.

● 슬러지 농축기(30~55wt%) 후 고농도 농축 슬러지 : 맞춤형 범위 0~55wt% 고정밀 최적화된 내부 차단 방지 알고리즘을 갖춘 버전입니다.

3. 파이프라인 매개변수 일치: 구경, 작동 압력 및 매체 온도

(1)플랜지 구경 선택

● 기존 하수 처리장 파이프라인: DN65/DN80/DN100 표준 플랜지(PN10), 주류 슬러지와 직접 일치 배달 파이프;

● 대구경 중앙 집중식 슬러지 이송 파이프라인: DN125~DN200 비표준 플랜지 크기 맞춤형 고객의 원래 파이프라인 차원.

(2) 작동 압력 매칭

● 일반 중력 흐름 및 저압 펌프 공급(1.0MPa 이하): 표준 1.0MPa 공칭 압력 모델;

● 고압 장거리 슬러지 이송(1.0~1.6MPa) : 맞춤형 고압력 구조 1.6MPa.

(3)중온 선택

● 일반 폐수 슬러지(0~75℃): 표준 구성;

● 화학산업에서 발생하는 고온 고온 폐기물 슬러지(75~90℃): 맞춤형 고온 보상 버전 업그레이드된 내부 온도 보상 칩.

4. 현장 PLC 제어 시스템을 기반으로 신호 출력 모드 결정

● 기본 자동 제어(아날로그 신호를 통해서만 펌프 속도 조정): 표준 4~20mA 단일 출력, 호환 가능 폐수 처리장의 모든 기존 주파수 변환 펌프 제어 캐비닛.

● 지능형 중앙 집중식 제어 + 원격 클라우드 데이터 모니터링: 4~20mA + 옵션 RS485 Modbus RTU 이중 신호 출력, 중앙 PLC/SCADA 시스템을 연결하여 원격 데이터 업로드, 내역 보고서 내보내기 및 전체 라인을 실현합니다. 무인 통제.

5. 설치환경에 따른 보호등급 및 방폭등급 선택

● 실내 일반 폐수 작업장(보통 습도, 인화성 가스 없음): 표준 IP65 주조 알루미늄 트랜스미터 매일 습한 작업장 환경을 위한 하우징, 방진 및 방수.

● 실외 야외 파이프라인 설치: IP65 모델 유지 및 추가 맞춤형 실외 방수 보호 커버 송신기용.

● 휘발성 가연성 가스를 사용하는 화학 폐기물 처리 작업장: 맞춤형 Ex d 방폭 인증 트랜스미터 쉘 (방폭형), 국제 방폭 표준 인증을 통과했습니다.

6. 고객을 위한 빠른 선택 체크리스트

왜 Sinou를 선택합니까?

1. 폐수슬러지 작업환경 전용 맞춤형 R&D

시중에서 판매되는 범용 다중 산업 농도 측정기와는 달리 폐수 슬러지 처리 프로젝트를 위한 고정밀 산업용 파이프라인 슬러리 농도 측정기는 지자체 활성화에 특별히 최적화되어 있습니다. 슬러지, 폭기된 거품 슬러지 및 산업용 유성 잔류 슬러지.

업그레이드된 독점적인 거품 방지 지능형 알고리즘은 일반적으로 발생하는 생화학적 수영장 폭기에서 발생하는 미세 기포로 인한 측정 드리프트를 효과적으로 상쇄합니다. 업계의 문제점; 내부 데드 코너가 없는 완전 직선형 부드러운 흐름 채널로 유기 슬러지 방지 접착 및 미사 축적으로 인해 하수 처리 라인의 파이프라인 막힘 가능성이 크게 줄어듭니다. 슬러지 공급 펌프 및 자동 응집제 투여 시스템을 위한 사전 프로그래밍된 내장 연결 매개변수, 추가적인 보조 프로그래밍 작업 없이 현장 설치 후 플러그 앤 플레이가 가능합니다.

2. 다양한 폐수 매체에 적합한 다등급 부식 방지 재료

우리는 세 가지 옵션 습식 부품을 제공합니다: 중성 가정 하수 슬러지용 표준 농축 SUS304, SUS316L 약산/알칼리 산업폐수용, 강부식성 고염화물 전기도금용 티타늄합금 폐기물 슬러지.

내벽은 고점도 유성을 위한 미세 연마 또는 초경면 연마 맞춤화를 지원합니다. 복잡한 부식성 폐수 환경에서 서비스 수명을 연장하고 예비 부품을 줄이는 슬러지 장기 작동 시 교체 비용.

3. 납품 전 엄격한 표준화된 공장 시뮬레이션 테스트

완성된 모든 농도계는 자체 준비된 실제 유기물 함유로 36시간 연속 작동 테스트를 통과합니다. 단순한 깨끗한 물 교정 대신 하수 슬러지.

우리의 QC 팀은 측정 정밀도, 간섭 방지를 검사합니다. 시뮬레이션된 현장 슬러지 변동 환경에서 성능 및 PLC 연결 안정성을 효과적으로 낮춥니다. 현장 설치 후 고장률을 높이고 고객의 판매 후 유지 관리 작업량을 줄입니다.

4. 원활한 수출 및 프로젝트 입찰을 위한 글로벌 인증 완료

모든 제품은 EU 전기 안전 및 EMC 표준을 준수하는 공식 CE 인증을 갖추고 있으며 ISO 품질경영시스템 인증.

원본 인증 서류 전체 세트, 공장 검사 보고서 해외 프로젝트 입찰, 통관 및 제3자 권위 검사를 무료로 제공할 수 있으며, 고객이 국제 수입 및 수출 무역 중 상품 억류 위험을 피할 수 있도록 지원합니다.

5. 맞춤형 프로젝트 요구에 맞는 유연한 전 범위 맞춤형 서비스

우리 기술팀은 고객의 실제 현장 데이터에 따라 무료 사전 판매 매개변수 매칭 솔루션을 제공합니다. 슬러지 pH 값, 고형분 함량 범위, 파이프라인 구경, 중간 온도 및 작동 압력을 포함합니다.

지원 맞춤형 측정 범위, 플랜지 사양(DN50~DN200), 신호 출력 모드(4-20mA / RS485 Modbus) 및 Ex d 가연성 휘발성 가스가 포함된 화학 폐수 작업장을 위한 방폭 트랜스미터, 완벽하게 일치함 신축 또는 오래된 재건축 폐수 처리 프로젝트.

6. 비용 효율적인 애프터 서비스 보증 및 전문 기술 지원

우리는 생산으로 인한 품질 결함에 대해 1년 전체 기계 보증을 제공하고 손상된 예비 부품을 무료로 교체해 드립니다. 보증 기간 내의 부품. 평생 무료 온라인 기술 상담이 연중 내내 제공됩니다. 원격 비디오 모든 주문에 대해 설치 안내 및 매개변수 디버깅이 제공되며 현장 시운전 서비스는 다음과 같습니다. 대규모 도시 폐수 처리장 대량 구매를 준비합니다. 보증 만료 후 고객이 구매할 수 있습니다. 장비의 장기 운영 비용을 제어하기 위해 공장 직접 가격으로 예비 부품을 구매합니다.

제품 테스트 항목 및 테스트 데이터

1. 원자재 입고검사

스테인레스 스틸 재료 구성 테스트: SUS304/SUS316L 금속 요소 함량은 국가 표준을 준수합니다. 내식성은 명백한 구멍 없이 72시간 산-염기 담금 테스트를 통과했습니다.

전자 부품 노화 테스트: 송신기 및 감지 칩은 -20℃~70℃ 환경에서 96시간 연속 작동합니다. 데이터 변동 ≤±0.1wt%.

2. 수압 누설 테스트

표준 모델은 정격 작동 압력(1.5MPa)의 1.5배를 30분 동안 견딜 수 있으며 변형이 없고 외벽 누출이 없습니다. 2.4MPa에서 테스트된 고압 맞춤형 버전으로 누출 없이 완전히 밀봉되었습니다.

3. 정밀 교정 테스트

등급별 표준 하수 슬러지 샘플로 테스트:

● 전체 범위 정밀도: ±0.3~0.4wt%; 반복성 오류 ≤±0.2wt%.

● 저농도(1%~10%) : error<0.3wt%

● 중농도(10%~40%) : error<0.35wt%

● 고농도(40%~55%) : error<0.4wt%

4. 간섭 방지 성능 테스트

미세 기포 간섭 테스트: 슬러지에 5%~12% 부피의 기포를 도입하고 측정값 드리프트는 0.35wt% 이하입니다.

미소섬유 불순물 테스트: 유기섬유 0.5% 첨가, 허용 정밀도 범위 내에서 데이터 변동.

5. 연속 부하 시뮬레이션 테스트

시뮬레이션된 도시 폐수 슬러지로 36시간 연속 작동, 누적 총 편차 ≤±0.45wt%, 4-20mA/RS485의 안정적인 신호 출력.

6. 환경 보호 등급 시험

보호 테스트 IP65: 내부 물 유입이나 회로 단락 없이 방진, 스플래시 워터 테스트.

방폭 모델: 관련 표준에 따른 Ex d 방폭 인증 검사를 통과합니다.

7. 신호 출력 테스트

4~20mA 전류 출력 오류 ≤±0.5%FS; RS485 Modbus 통신 데이터 수신 오류=0, 패킷 손실 없음 장거리 유선 전송.

8. 완제품 무작위 즉석 확인

생산 배치당 5% 무작위 샘플링, 위의 모든 항목을 다시 확인합니다. 자격이 없는 제품은 직접 폐기되고 재현.
