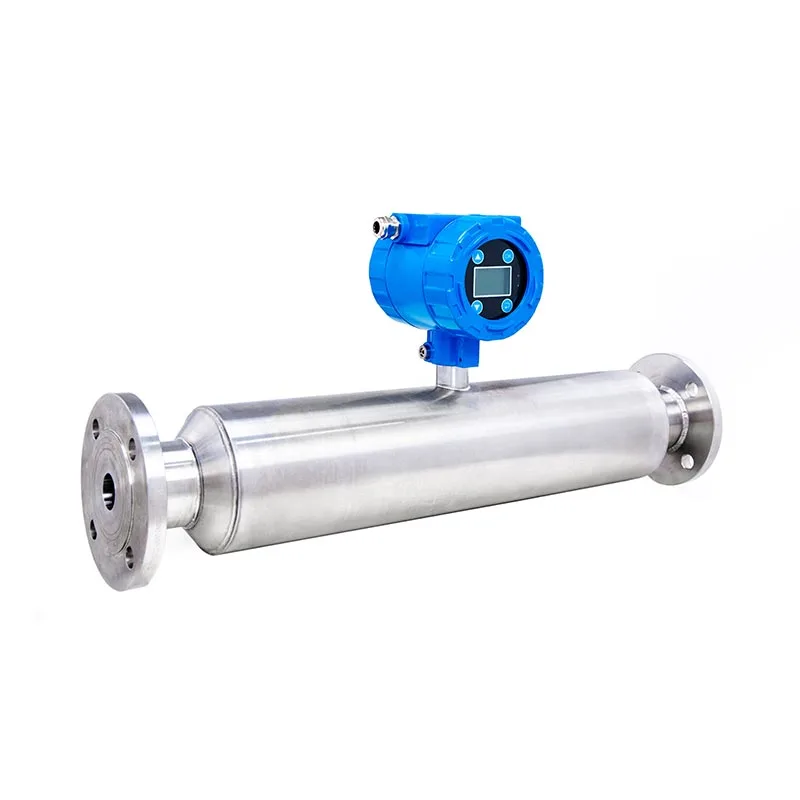

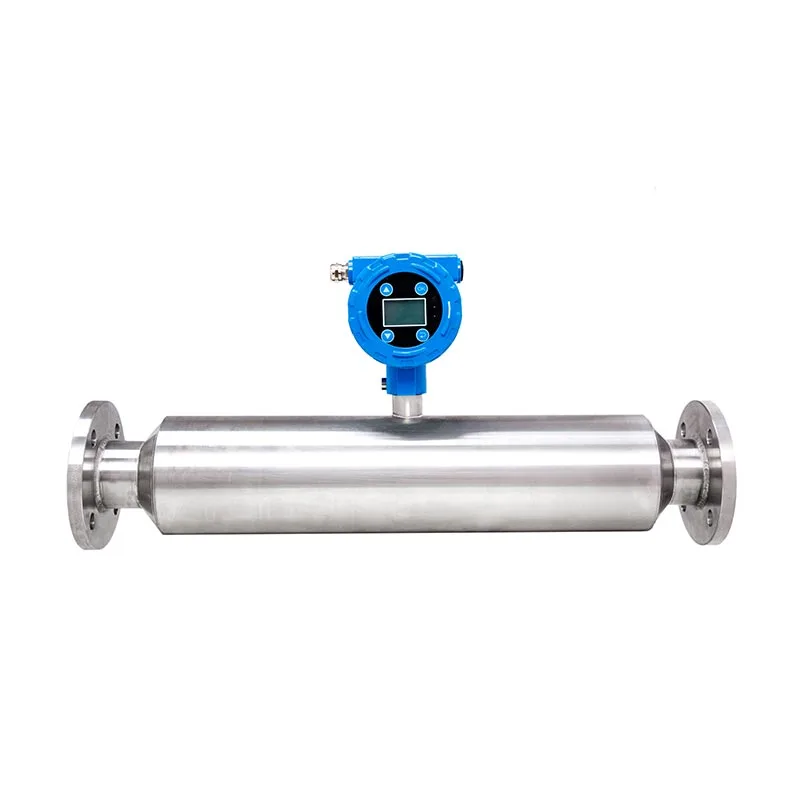

파이프라인 시스템을 지원하는 필터 프레스용 스테인레스 스틸 인라인 관형 슬러리 농도 측정기

SINOU는 자동 모니터링 장비와 일치하는 필터 프레스에 중점을 둔 전문 제조업체입니다. 파이프라인 시스템을 지원하는 필터 프레스용 맞춤형 스테인레스 스틸 인라인 관형 슬러리 농도 측정기 글로벌 인쇄, 화학, 전기 도금 및 제지 고객. 파이프라인 직접 설치 관형으로 설계됨 필터 프레스 유입 슬러리 파이프라인의 구조로 고점도, 부식성 염료 슬러지 및 화학 슬러리를 대상으로 합니다. 인쇄 폐수의 특징.

모든 습식 부품은 하스텔로이(Hastelloy) 부식 방지 옵션이 포함된 SUS316L 스테인리스 스틸을 채택합니다. 맞춤화; 실시간 4-20mA/RS485 신호 출력 링크 필터 프레스 자동 제어 캐비닛으로 공급 흐름 조정 그리고 막 압착 압력을 지능적으로. 파이프 직경, 측정 범위 및 방폭 등급을 맞춤화합니다. 화학 인쇄 및 염색 막 필터 프레스와 일치하는 완전 자동 폐쇄 루프 탈수 시스템을 구축합니다.

핵심 제품 특징

1. 전체 스테인레스 스틸 관형 일체형 구조 모든 파이프 본체 및 감지 구성 요소가 스테인레스 스틸 인라인으로 구성됨 파이프라인 시스템을 지원하는 필터 프레스용 관형 슬러리 농도 측정기는 SUS316L 스테인레스 스틸을 채택하고 저항합니다. 인쇄 염료 슬러리의 산, 알칼리 및 염분 부식은 장기간 부식성 매체에서 녹 손상을 방지합니다.

2. 비핵 초음파 측정 기술 방사성 소스가 없어 작업장 생산에 안전합니다. 거품 방지 섬유 간섭 방지 설계, 고섬유 인쇄 슬러지 및 정밀 화학 슬러리 적용, 안정적인 측정 파이프라인에 공기가 유입되어도 마찬가지입니다.

3. 직접 플랜지 파이프라인 설치 인라인 관형 디자인은 필터 프레스 공급 파이프라인에 직접 연결됩니다. 우회 변형 없이 기존 필터 프레스 작업장에 대한 토목 및 파이프라인 수정 비용을 절감합니다.

4. 필터 프레스 PLC와의 자동 연결 실시간 농도 신호 출력 링크 필터 프레스 제어 시스템; 슬러리 농도가 설정된 임계값을 초과하면 시스템이 자동으로 공급 펌프 속도를 줄이거나 멤브레인을 확장합니다. 필터 케이크의 수분을 안정시키기 위한 압착 시간.

5. 자가 세척형 부착 방지 내부 파이프 내부 튜브 표면을 광택 처리하여 염료 색소 및 미세 슬러지 부착을 방지하고, 정기적인 수동 청소 빈도를 줄이십시오.

6. 다중 신호 출력 및 지능형 디스플레이 로컬 LCD 실시간 농도 표시 + 4~20mA 아날로그 + 옵션인 RS485 Modbus 통신은 원격 클라우드 데이터 수집 및 생산 기록 내보내기를 지원합니다.

기술적인 매개변수 사양

작동 원리

1. 핵심 측정원리

농도 측정기는 고급 초음파 인라인 감지 원리를 채택합니다. 슬러리가 관형을 통해 흐를 때 필터 프레스 지지 파이프라인용 스테인레스 스틸 인라인 관형 슬러리 농도 측정기의 측정 본체 시스템, 초음파는 액체 매체를 통해 전송됩니다. 기기는 실시간 고형분 함량을 계산하고 염료 내부의 부유 고체 입자로 인한 음속 감쇠를 감지하여 슬러리 농도를 측정합니다. 화학 슬러리.

2. 신호 변환 및 데이터 출력

내장된 고정밀 감지 칩은 수집된 초음파 신호를 디지털 농도 데이터로 변환합니다. 는 장치는 표준 4-20mA 또는 RS485 디지털 신호를 출력하고 일치하는 장치에 실시간 농도 값을 전송합니다. 화학 인쇄 및 염색 막 필터 프레스의 PLC 캐비닛.

3. 필터 프레스 시스템을 이용한 폐쇄 루프 자동 제어

미리 설정된 상한 및 하한 농도 임계값에 따라 필터 프레스 제어 시스템이 자동으로 조정됩니다. 공급 펌프 주파수 및 공급 흐름: 슬러리가 너무 두꺼운 경우 필터 플레이트 누출을 방지하기 위해 공급 속도를 줄입니다. 슬러리가 너무 묽은 경우 공급량을 늘려 생산 효율성을 향상시킵니다. 동시에 시스템이 최적화됩니다. 최종 필터 케이크 수분을 안정화하는 막 압착 시간.

4. 간섭 방지 보조 설계 원리

거울 광택 내부 튜브는 슬러지 부착과 기포 부착을 줄입니다. 내장 알고리즘이 자동으로 제거합니다. 인쇄슬러지에 포함된 미세기포와 짧은 섬유섬유의 간섭으로 안정성을 보장합니다. 측정 정확도.

5. 데이터 표시 및 원격 업로드

현장 LCD 화면에 순간 농도 데이터가 직접 표시됩니다. 선택적 클라우드 전송 모듈 업로드 과거 농도 기록을 통해 생산 데이터 통계 및 후속 공식 최적화를 촉진합니다. 슬러지 탈수.

작동시 주의사항

1. 사전 설치 및 시운전 팁

(1) 측정이 막히지 않도록 설치 전에 파이프라인 내부 잔해물, 면섬유 및 단단한 덩어리를 청소하십시오. 튜브.

(2) 설치 후 깨끗한 물로 제로 교정을 완료하십시오. 상한/하한 농도 한계 매개변수 설정 필터 프레스 연결 제어를 위해 국부 슬러지를 일치시킵니다.

(3) 수평 직선 파이프 섹션에 미터를 설치합니다. 팔꿈치, 펌프 배출구 및 갑작스러운 파이프 확장을 피하십시오. 난류 흐름 간섭을 줄이기 위한 위치입니다.

2. 일일 실행 관리

(1) 매체 없이 빈 파이프를 실행하지 마십시오. 비정상적인 데이터 표류를 방지하기 위해 파이프라인이 고갈되면 전원을 차단합니다.

(2) 안정적인 공급 압력을 유지하고 감지 정확도에 영향을 미치는 급격한 유량 급증을 피하십시오.

(3) 매 교대마다 실시간 디스플레이 및 PLC 피드백 신호를 확인합니다. 데이터가 비정상적으로 변동하는 경우 검사를 중지합니다.

3. 정기점검 규정

(1) 매일 정지 후 깨끗한 물로 내부 튜브를 세척하여 부착된 색소와 점성 슬러지를 제거합니다.

(2)30일마다 수동 샘플링 실험실 비교를 수행하고 측정 정밀도를 보장하기 위해 기기를 재보정합니다.

(3) 매월 케이블 견고성과 쉘 밀봉을 점검하십시오. 부식성 작업장에 맞게 노화된 씰링 조각을 적시에 교체하십시오.

4. 특별한 환경보호

(1) 강산성 및 알칼리성 염료슬러지 작업조건에서는 농축된 화학물질을 직접 붓는 것을 피하십시오. 장비 본체.

(2) 옥외에 설치된 장치는 제어 상자를 장기간 비에 젖지 않도록 유지합니다. 방폭 버전은 열리지 않습니다. 가연성 가스 환경의 전기 하우징.

5. 장기 가동 중단 처리

15일 이상 운전을 중단하는 경우 튜브 내부의 잔류 슬러지를 완전히 청소하고 내부 공동을 건조한 상태로 유지하고 파이프라인을 밀봉하십시오. 양쪽 끝.

커스터마이징 및 생산 프로세스

1단계: 현장 근무 조건 전달 및 기술 매개변수 확인

당사의 기술 엔지니어는 화학 인쇄 및 염색 멤브레인을 장비한 고객으로부터 전체 현장 매개변수를 수집합니다. 파이프라인 공칭 직경, 슬러리 pH 값, 섬유 함량, 작동 온도, 파이프라인을 포함한 필터 프레스 압력, 실제 농도 변동 범위, PLC 연결 요구 사항 및 작업장 방폭 요구 사항 파이프라인 시스템을 지원하는 필터 프레스용 스테인레스 스틸 인라인 관형 슬러리 농도 측정기. 확인 습식 재료(SUS316L/Hastelloy/티타늄), 측정 범위, 신호 출력 모드(4-20mA/RS485), 맞춤형 마감 데이터 분석 후 기술 계획 및 공식 견적.

2단계: CFD 유동장 시뮬레이션 + CAD 구조 최적화 설계

R&D 팀은 내부 튜브 라디안, 초음파 센서 설치를 최적화하기 위해 CFD 유체 시뮬레이션 소프트웨어를 채택했습니다. 필터 프레스용 스테인레스 스틸 인라인 관형 슬러리 농도 측정기의 위치 및 흐름 채널 레이아웃 파이프라인 시스템을 지원하여 슬러리 난류, 섬유 권선 및 공기로 인한 측정 간섭을 제거합니다. 거품. 내부 기술 이후 정식 생산 도면, 구성요소 BOM 및 연계 매개변수 시트를 완성합니다. 감사.

Step3: 원자재 조달 및 입고 검사

인증된 스테인레스 스틸 파이프 블랭크, 합금 소재, 초음파 감지 모듈, 산업용 트랜스미터 및 농도 측정기용 전자 액세서리. 모든 침지된 금속 원료는 산-염기 침지 과정을 거칩니다. 부식 방지 부분 테스트; 전자 부품은 보관 전 고저온 노화 스크리닝을 완료하고 거부합니다. 자격이 없는 원시 주식을 직접적으로.

Step4: CNC 정밀 가공 및 부식 방지 표면 처리

1. 관형 본체에 대한 CNC 레이저 절단, 원활한 자동 용접 및 정밀 선삭을 채택하십시오.

2. 표준 SUS316L 파이프 내벽은 접착 방지를 위해 경면 연마를 수행합니다. 하스텔로이/티타늄 맞춤형 산 및 알칼리 내식성을 향상시키기 위해 부품 마무리 산 세척 패시베이션 인쇄 염료 슬러지 적용 환경;

3. 외부 보호 쉘은 다이캐스팅 + 부식 방지 페인트 스프레이로 처리됩니다.

5단계: 센서 조립, 회로 배선 및 프로그램 사전 설정

전문 작업자는 조립 사양에 따라 관형 본체 내부에 초음파 감지 프로브를 고정합니다. 조립하다 송신기, 디스플레이 모듈 및 배선 터미널. 사전 프로그램 농도 상한/하한, 필터 프레스 연동 작업장에서 고객의 슬러지 특성에 따라 매개변수 및 간섭 방지 알고리즘을 출력하고 내부를 마무리합니다. 회로 디버깅.

6단계: 시뮬레이션된 인쇄 슬러리 로드 공장 테스트(핵심 QC 링크)

완성된 모든 농도 측정기는 자체 준비된 고섬유산-알칼리 염료 슬러지 액체를 사용하여 48시간 연속 시뮬레이션 테스트를 거칩니다. 테스트 측정 정밀도, 기포 방지 및 광섬유 간섭 방지 성능, 신호 출력 안정성 및 연결 응답 필터 프레스 PLC; 테스트 데이터가 허용 범위를 초과하면 내부 알고리즘을 조정하십시오.

Step7: 완제품 종합 품질 검사

치수공차, 보호등급(IP65/IP67/EX 방폭), 실링성능 및 전체 재점검 기계 작동 상태; 창고에 보관하기 전에 테스트 데이터가 포함된 공장 검사 보고서를 발행합니다. 당 5% 무작위 샘플링 배치 일관성을 보장하기 위해 재검사를 위한 배치입니다.

8단계: 방습 수출 포장 및 배송

내부 파이프와 금속 부품을 방청 그리스로 코팅하고 핵심 부품을 방수 플라스틱 필름으로 감싸십시오. 팩 피하기 위해 완전한 세트 장비, 예비 씰, 설치 도면 및 작동 매뉴얼을 수출 합판 케이스에 넣습니다. 해외 필터프레스 프로젝트 장거리 해상운송 중 해수습윤 및 충돌피해.

9단계: 판매 후 설치 안내 및 현장 시운전 서비스

원격 비디오 설치 안내 및 매개변수 교정 서비스를 제공합니다. 풀세트 필터 대량주문시 프레스 + 농도 측정기 프로젝트, 전문 기술자를 고객의 인쇄 및 염색 작업장에 배치 필터 프레스용 스테인레스 스틸 인라인 관형 슬러리 농도 측정기의 현장 설치 디버깅용 파이프라인 시스템 지원, 화학 인쇄 및 염색 멤브레인으로 전체 라인 폐쇄 루프 연결 테스트 완료 일일 교정 및 유지 관리를 위한 필터 프레스 및 교육 작업자. 1년 전체 기계 보증을 구현하고 평생 비용 가격 예비 부품 공급 서비스.

제품 비교와 경쟁사

매칭 지원 장비

1. 코어 매칭 호스트: 화학 인쇄 및 염색 멤브레인 필터 프레스

농도 측정기는 필터 프레스 공급 파이프라인에 직접 장착되어 실시간 슬러리를 전송합니다. 필터 프레스 PLC 캐비닛에 대한 농도 신호. 필터 프레스는 공급 속도, 공급을 자동으로 조정합니다. 농도 데이터에 따른 지속 시간 및 막 압착 압력, 최종 필터 케이크 수분 안정화 55%~70% 사이에서 일관되지 않은 슬러지 밀도로 인한 오버플로 누출 및 여과포 막힘을 줄입니다.

2. 가변 주파수 슬러리 공급 펌프

4~20mA 신호를 통해 농도 측정기와 연결됩니다. 들어오는 슬러지가 과농축되면 펌프의 성능이 저하됩니다. 먹이를 느리게 하는 작동 빈도; 너무 얇은 슬러리의 경우 펌프 속도를 높여 공급량을 높입니다. 실현하다 폐쇄 루프 자동 공급 및 수동으로 빈번한 펌프 조정을 피하십시오.

3. 자동 응집제 투여 시스템

농도 데이터는 자동 약물 추가를 안내합니다. 고농도 슬러지는 응집제 투여량을 증가시킵니다. 자동으로 저농도 원액으로 약품 투입량을 줄여 응고제 비용을 18%~28% 절감하고 과도한 화학 폐기물.

4. 폐수조 믹서 교반기

슬러지 저장조 전면에 설치하여 슬러지가 유입되기 전 슬러지를 완전히 균질화하고 농도를 균일하게 유지합니다. 공급 파이프라인으로 농도계 측정에 영향을 미치는 급격한 농도 변동을 대폭 줄입니다. 정밀도와 필터 프레스 작동 안정성.

5. 지능형 PLC 중앙 제어 캐비닛

농도 데이터, 필터 프레스 실행 매개변수, 펌프 작동 상태를 동시에 수집합니다. 깨닫다 슬러지 컨디셔닝, 공급 및 필터 프레싱의 전체 프로세스 무인 자동 제어, 기록 데이터 지원 RS485 통신을 통한 저장 및 원격 클라우드 확인.

6. 보조 측정 장비(옵션)

온라인 pH 모니터: 인쇄 염료 폐수의 산-염기 변동을 모니터링하고 농도 데이터를 일치시켜 조정합니다. 필터 플레이트 부식 방지 구성 및 약제 제형;

파이프라인 전자기 유량계: 농도계와 협력하여 실시간 건조 슬러지 총량 계산 생산 통계를 위한 무게.

7. 슬러리 컨베이어 및 필터 케이크 배출 컨베이어

농도에 따라 안정적인 공급이 조절되어 필터 케이크 형성 일관성이 향상됩니다. 균일한 건조 필터 케이크가 더 좋습니다. 슬러지 자동 이송 및 외부 처리에 편리합니다.

제품 인증

모든 스테인레스 스틸 인라인 관형 슬러리 농도 측정기는 EU를 준수하는 CE 인증을 획득했습니다. 전기 안전 및 전자기 호환성 표준은 유럽 시장 내에서 무료로 유통될 수 있습니다.

제품은 관련 ISO 품질 경영 시스템 인증을 통과하고 전체 생산 흐름은 표준화된 방식을 따릅니다. 품질 관리 사양.

고객 세관 신고, 프로젝트 입찰 및 프로젝트에 대한 완전한 공식 인증 문서를 제공할 수 있습니다. 제3자 검사.
